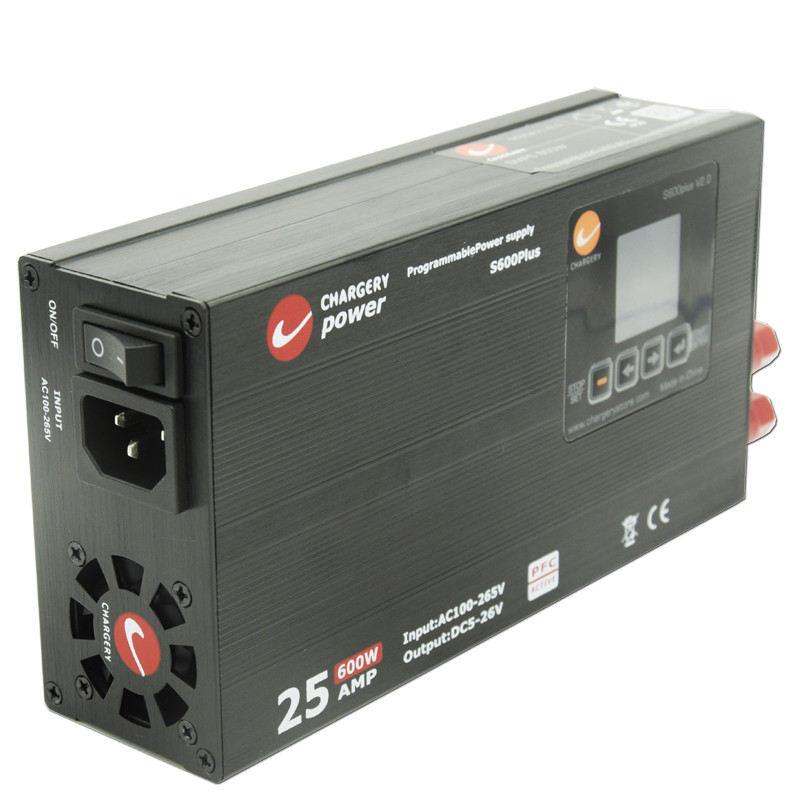

24V 600W регулируемый ток напряжения Переменный источник питания компактный 68mm Низкий шум SMPS 25A 24V
SMPS представляет собой программируемое PFC источник питания, который способен обеспечивать выход 25A при 5V-26V и 600W при AC90V ~ 265V, все в компактном размере.SMPS использует инновационные технологии для достижения эффективности до 91%Его конструкция компактна всего на 55 мм и работает с низким уровнем шума, благодаря охлаждающему вентилятору, регулируемому температурой.
Особенности
- - Что?Интеллектуальное управление выходной напряжением и током микропроцессором, 100% калибровка перед поставкой
- Точность напряжения и тока ± 1%
- Активный ПФУ: меньший входный ток переменного тока, меньше помех, и соответствует Регламенту Европейской Комиссии No 278/2009 и Energy Star версии 2.0
- AC 90-265V работа по всему миру
- До 90% эффективности преобразования.
- Программируемое выходное напряжение от 5 до 26 В
- Программируемый выходный ток от 1А до 25А
- Выход цветного ЖК-дисплея TFT напряжение, ток, мощность и внутренняя температура во времени.
- 1 Интеллектуальные охлаждающие вентиляторы автоматически включаются при температуре

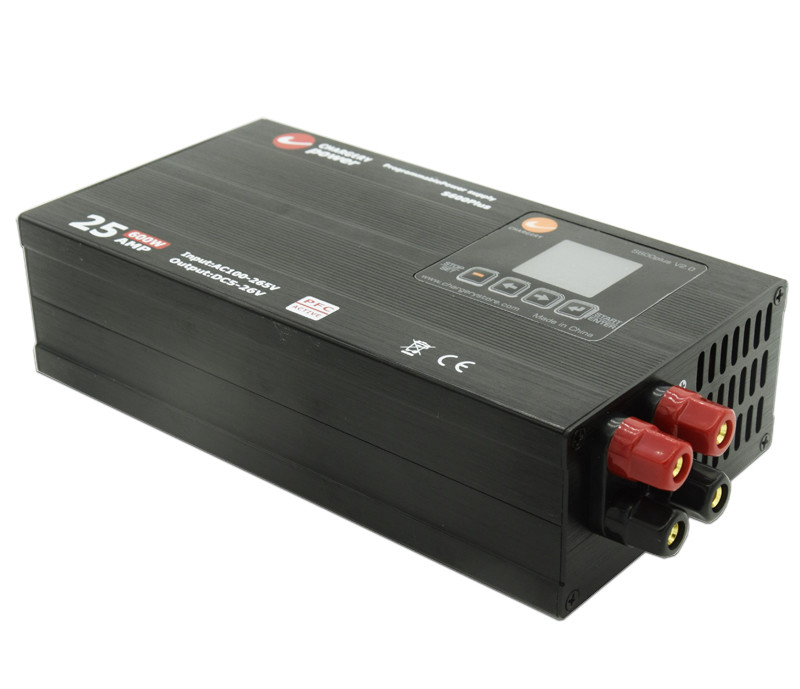

- 2 пары 4,0 мм золотых разъемов до 25А каждый выход
Спецификация
| Параметр ввода |
Стоимость |
| Номинальное напряжение |
AC110 / 220В |
| Разрешенное напряжение |
AC90 ~ 265V |
| Номинальная частота |
50/60 Гц |
| Допустимая частота |
47 ~ 63 Гц |
| Максимальный RMS ток |
8А @90В, 3.3А @220В |
| Эффективность |
91% при 60% нагрузки и 220Ва |
| Активные ПФУ |
PF>0,99 при 90VAC и 100% нагрузки; PF>0,97 при 220VAC и 100% нагрузки |
| Выходный параметр |
Стоимость |
| Диапазон двойного напряжения |
5 ~ 26В запрограммировано, и выход порта USB 5,0V 500mA |
| Точность напряжения |
± 1% |
| Нынешняя точность |
± 1% |
| Напряжение волны |
200 мВ |
| Текущий диапазон |
25А максимум. |
| Сила |
600 Вт максимум. |
Применение
- Домашнее заявление
- Зарядное устройство постоянного тока 12-24В, балансовое зарядное устройство для модели RC
- RC вертолет, RC самолет зарядное устройство.
Профиль зарядки
CHARGERY является почти уникальной компанией на рынке беспилотных летательных аппаратов (RC-модели, больших дронов) и электромобилей (электрических велосипедов, мотоциклов, скутеров).
С 2006 года мы сосредоточены на разработке высокомощного (до 60А 3000В) зарядного устройства, балансового зарядного устройства (AC вход, DC вход и AC/DC двойной вход) и 800A BMS для аккумуляторов LiPo/LiFe/LiTO до 24S.
Зарядное устройство может заряжать любую химическую батарею, включая LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD и Pb (свинцовая кислота, VRLA батарея), количество клеток, ток зарядки,конечное напряжение и конечное течение могут быть запрограммированы. и осознатьзащиту от искр и обратной полярности при подключении высоковольтного аккумулятора к зарядному устройству или инвертору (нагрузчику).
Зарядка BMS может обрабатывать до 800A зарядки и разряда тока, специально разработанный DCC (DC контактора) является встроенным перенапряжениеСцепление подавления.
Операция
- Подключите SMPS к розетке переменного тока 110/220В
- Включить переключатель питания
- Регулируйте выходное напряжение, нажав кнопку ВСЕГО или ВНОГО.
- Нажмите SET кнопку в течение 3 секунд, выберите Max. текущее настройка, нажмите UP и DOWN кнопки установить максимальный выходный ток.
- Нажмите кнопку START в течение 3 секунд, SMPS запустится, LCD отобразит напряжение и ток.
- Подключить подходящее устройство к SMPS, входное напряжение устройства должно быть в диапазоне от 5 до 24 В.
- Регулировать напряжение во время работы легко, снова нажав кнопку ВСЕГО или ВНОГО.
Интерфейс операции
| Настройка программы |
Включить после нажатия кнопки START |
 |
|
Сообщение об ошибке
| Информация об ошибке |
Описание |
Выставка |
| Перенапряжение |
Выходное напряжение свыше 2 В от значения настройки в течение 2 секунд, S600PLUS автоматически выключается и включается вручную |
На странице отключения питания отображается перенапряжение |
| Слишком сильный ток |
Выходной ток свыше 2A установки в течение 2 секунд, S600PLUS автоматически выключается и включается вручную |
На странице отключения питания отображается ОВЗОДНЫЙ ток. |
| Превышение температуры |
Температура теплоотвода более 100°C в течение 2 секунд, S600PLUS автоматически выключается и включается автоматически |
На странице с отключением питания отображается ОВЕР ТЕМПЕРАТУРА. |
| Короткое замыкание |
Выходное напряжение ниже 4В в течение 2 секунд и 3 раз вновь, S600plus выключить автоматически и включить вручную |
На странице отключения питания отображается SHORT CIRCUIT |
Активные ПФУ
Пакет
- Базовая единица S600: 1 шт.
- Кабель питания: 1 шт.
- Руководство: 1 шт.
| Модель |
Выходное напряжение |
Выходной ток |
Максимальная мощность |
Дисплей |
| S400 V3.0 |
10-30 В |
13.5А максимум. |
400 Вт |
Цифровые светодиоды |
| S600PLUS V2.0 |
5-26В |
1-25А регулируемый |
600 Вт |
Цветный ЖК-дисплей |
| S1200 V3.0 |
12V-24V |
Максимально 50А. |
1200 Вт |
Цифровые светодиоды |
| S1500 V3.0 |
10-30 В |
1-60А регулируемый |
1500 Вт |
Цветный ЖК-дисплей
|
Частые вопросы
Вопрос 1. Можно заказать образец для SMPS?
О: Да, мы приветствуем заказ образца для проверки качества.
Вопрос 2: Как насчет сроков?
Ответ: 3-5 рабочих дней для подготовки образцов, 5-10 рабочих дней для массового производства.
У вас есть лимит MOQ для OEM-заказа?
A: Низкий MOQ, 1pc для проверки образцов доступен.
Вопрос 4: Как вы отправляете товары и сколько времени требуется для их прибытия?
Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 3-5 дней. Авиаперевозки и морская перевозка также необязательны.
Q5. Как обращаться с приказом на SMPS?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, вы подтверждаете образцы и делаете депозит для формального заказа.
В-четвертых, мы организуем производство.
Вопрос 6. Можно ли напечатать свой логотип на продукте SMPS?
О: Да, пожалуйста, сообщите нам официально перед производством.
Q7: Вы предлагаете гарантию на продукцию?
О: Да, мы предлагаем 2 года гарантии на наши продукты.
Вопрос 8: Как обращаться с неисправными?
A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.
Во-вторых, в течение гарантийного периода мы отправим новые лампы с новым заказом для небольшого количества.Мы поправим их и перешлем вам или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.
Вопрос 9. Почему показания напряжения и тока на ЖК не точны?
Ответ: напряжение и ток калибровываются перед отправкой, в противном случае SMPS не работает, поэтому, пожалуйста, проверьте выходное соединение провода, когда расстояние между SMPS и устройством является проблемой,Пожалуйста, удлинить кабель переменного тока НЕ удлинить кабель постоянного тока (выходной кабель). длина выходного кабеля 1 метр (14AWG) предполагается, более 1 метра, повлияет на напряжение и точность тока на 25A.
