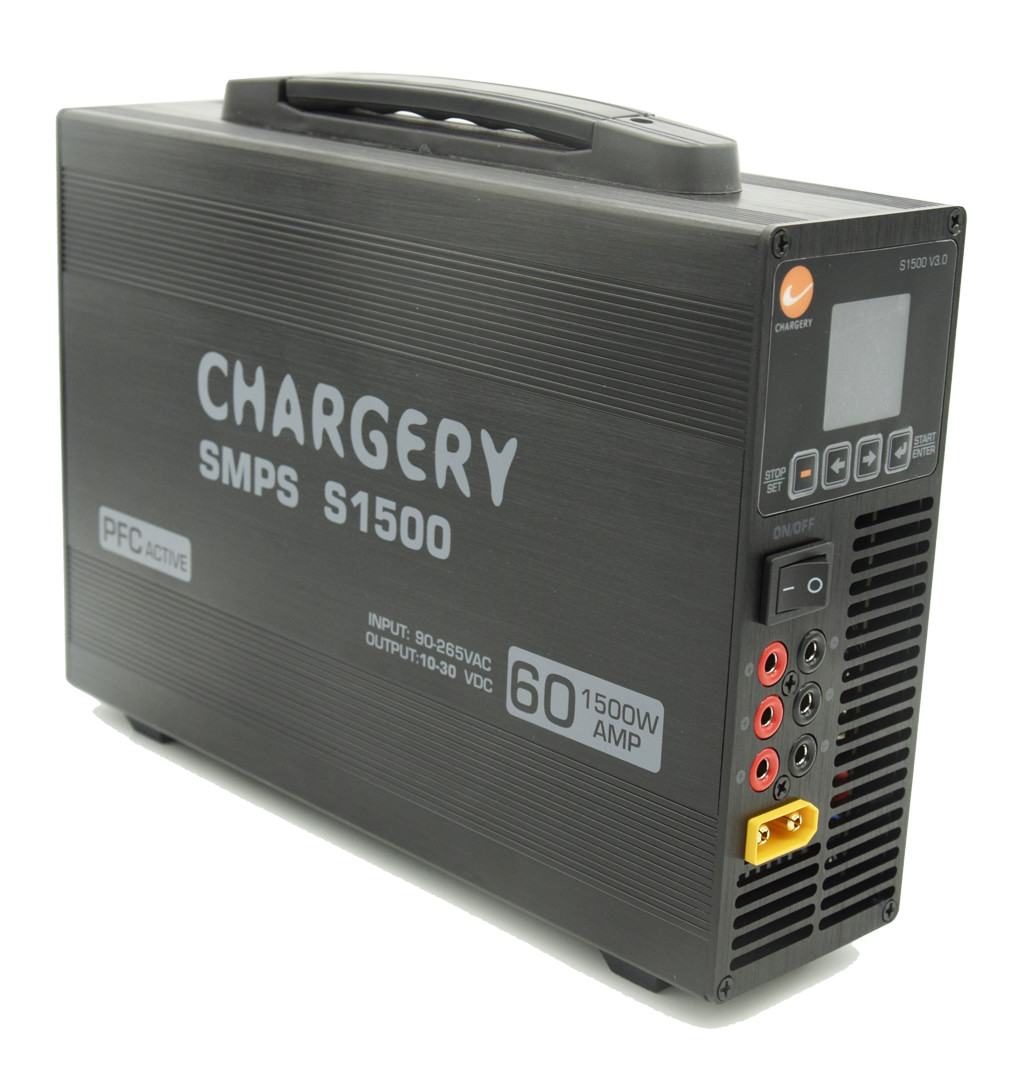

24V 1500W регулируемый напряжение тока Коммутационный источник питания компактный 68mm Низкий шум SMPS 60A 30V

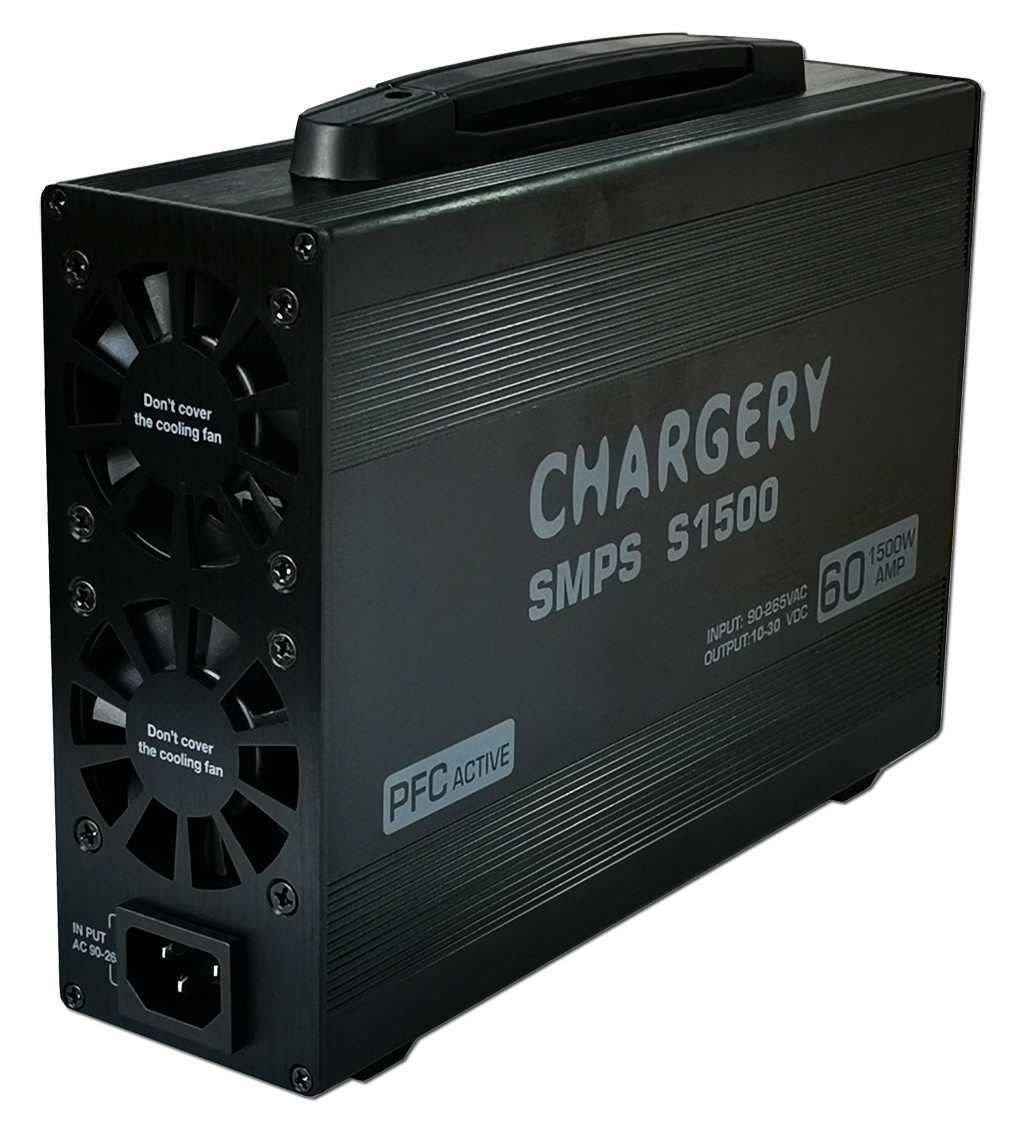

S1500 представляет собой программируемый PFC SMPS, который способен обеспечивать выход 60A при 10V-30V и 1500W при AC90V ~ 265V, все в компактном размере.Инновационные технологии были использованы в SMPS, что позволяет достичь эффективности до 94% при сохранении температуры ниже 80°C.и работает с низким уровнем шума благодаря охлаждающему вентилятору, который контролируется температуройПеред отгрузкой необходимо калибровать выходное напряжение и ток каждой SMPS для обеспечения их точности.
Особенности
- Интеллектуальное управление выходной напряжением и током микропроцессором, 100% калибровка перед поставкой
- Точность напряжения и тока ± 1%
- Активные ПФК:
- Программируемое выходное напряжение от 10 до 30 В
- Программируемый выходный ток от 1А до 60А
- 4 выхода могут делать больше зарядных устройств одновременно, 3 пары 4.0 мм золотой разъем до 20А каждый
- выход, один 4,5 мм золотой разъем (XT-90) до 60 А
Спецификация
| Параметр ввода |
Стоимость |
| Номинальное напряжение |
AC110 / 220В |
| Разрешенное напряжение |
AC90 ~ 265V |
| Номинальная частота |
50/60 Гц |
| Допустимая частота |
47 ~ 63 Гц |
| Максимальный RMS ток |
18А @90В, 7,5А @220В |
| Эффективность |
94% при 65% нагрузки и 220Vac |
| Активные ПФУ |
PF>0,99 при 90VAC и 100% нагрузки; PF>0,97 при 220VAC и 100% нагрузки |
| Выходный параметр |
Стоимость |
| Диапазон напряжения |
10 ~ 30В запрограммировано |
| Точность напряжения |
± 1% |
| Нынешняя точность |
± 1% |
| Напряжение волны |
150 мВ |
| Текущий диапазон |
1 ~ 60A запрограммировано |
| Сила |
Максимально 1500 Вт. |
Применение
- Домашнее заявление
- Зарядное устройство постоянного тока 10-30В, балансовое зарядное устройство для модели RC
- БПЛА, зарядное устройство для дронов.
Преимущество
Две основные технологии
Высокопроизводительное и высокоэффективное зарядное устройствоZVS/ZCS и Synchronous Rectification реализуют 94% высокой эффективности, выходное напряжение и управление током MCU делают все параметры заряда программируемыми.
Высокая точность BMS принимает 12-битное или 16-битное ADC для измерения напряжения ячейки, тока зарядки и разрядки и температуры батареи.
Зарядка BMS и зарядное устройство взаимодействуют друг с другом, избегать отключения зарядки открытым DCC или реле, эта функция может сэкономить время зарядки и продлить срок службы батареи,В то же время не нужно устанавливать DCC или реле, чтобы отключить зарядку, когда любой ячейки достичь самого высокого напряжения.
Профиль зарядки
CHARGERY является почти уникальной компанией на рынке беспилотных летательных аппаратов (RC-модели, больших дронов) и электромобилей (электрических велосипедов, мотоциклов, скутеров).
С 2006 года мы сосредоточены на разработке высокомощного (до 60А 3000В) зарядного устройства, балансового зарядного устройства (AC вход, DC вход и AC/DC двойной вход) и 800A BMS для аккумуляторов LiPo/LiFe/LiTO до 24S.
Зарядное устройство может заряжать любую химическую батарею, включая LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD и Pb (свинцовая кислота, VRLA батарея), количество клеток, ток зарядки,конечное напряжение и конечное течение могут быть запрограммированы. и осознатьзащиту от искр и обратной полярности при подключении высоковольтного аккумулятора к зарядному устройству или инвертору (нагрузчику).
Зарядка BMS может обрабатывать до 800A зарядки и разряда тока, специально разработанный DCC (DC контактора) является встроенным перенапряжениеСцепление подавления.
Операция
- Подключите SMPS к розетке переменного тока 110/220В
- Включить переключатель питания
- Регулируйте выходное напряжение, нажав кнопку ВСЕГО или ВНОГО.
- Нажмите кнопку SET в течение 3 секунд, выберите Max. текущее настройка, нажмите UP и DOWN кнопки настроить максимальный выходный ток. нажмите SET прекратить.

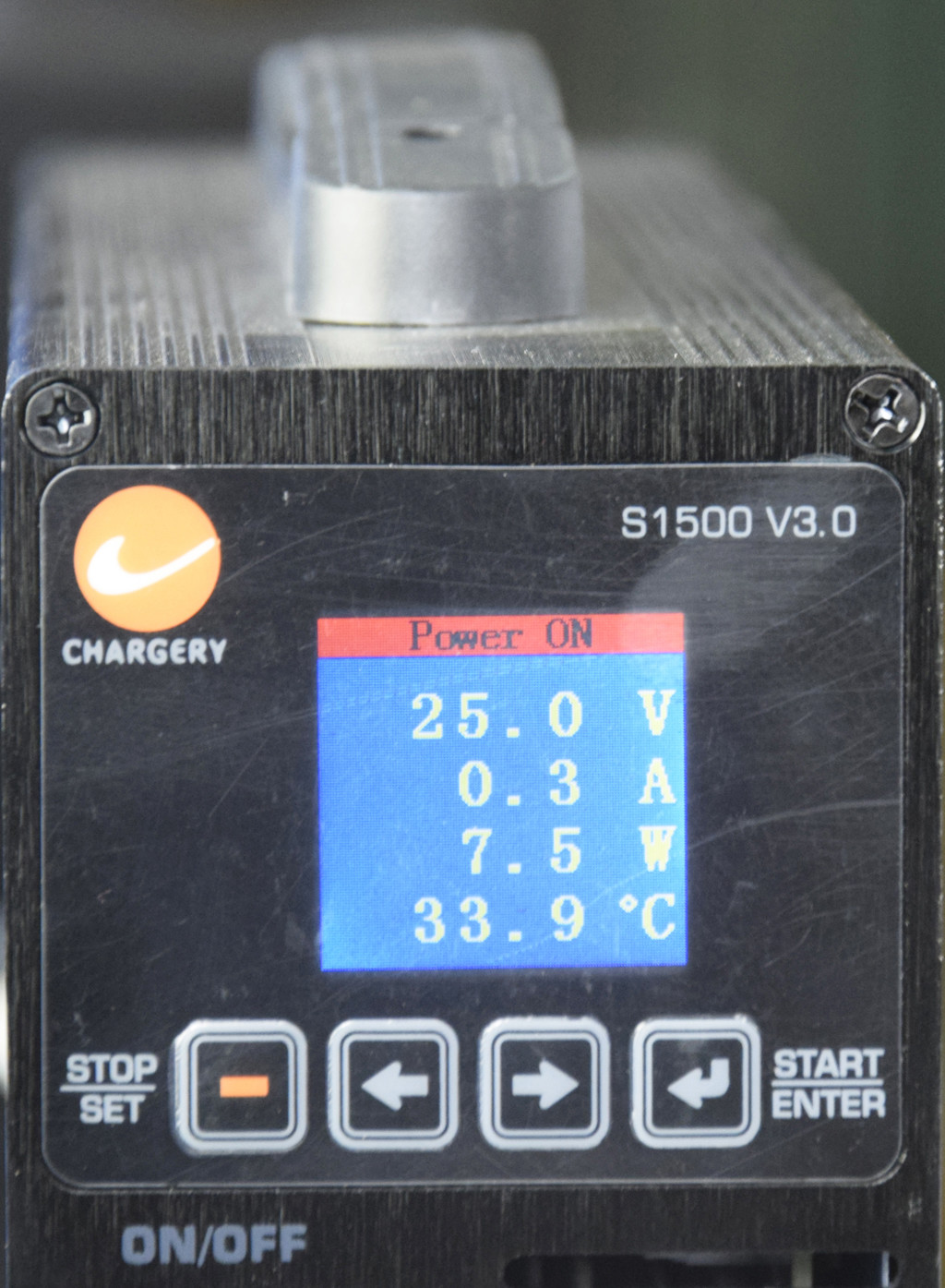

- Нажмите кнопку START в течение 3 секунд, SMPS запустится, LCD отобразит напряжение и ток, мощность и температуру.
- Подключить подходящее устройство к SMPS, входное напряжение устройства должно быть в диапазоне от 10 до 30 В.
- Регулировать напряжение во время работы легко, снова нажав кнопку ВСЕГО или ВНОГО.
- Нажмите кнопку STOP SMPS прекратит выход, но ЖК-дисплей будет все еще включен, расход энергии будет ниже 1 Вт, выключить переключатель питания, ЖК-дисплей будет выключен.
Интерфейс операции
| Настройка программы |
Включить после нажатия кнопки START |
 |
|
Активные ПФУ
Эффективность
Пакет
- S1500 Базовая единица: 1 шт.
- Кабель питания: 1 шт.
- Руководство: 1 шт.
- Женский разъем XT-90: 1 шт.
| Модель |
Выходное напряжение |
Выходной ток |
Максимальная мощность |
Дисплей |
| S400 V3.0 |
10-30 В |
13.5А максимум. |
400 Вт |
Цифровые светодиоды |
| S600PLUS V2.0 |
5-26В |
1-25А регулируемый |
600 Вт |
Цветный ЖК-дисплей |
| S1200 V3.0 |
12V-24V |
Максимально 50А. |
1200 Вт |
Цифровые светодиоды |
| S1500 V3.0 |
10-30 В |
1-60А регулируемый |
1500 Вт |
Цветный ЖК-дисплей
|
Частые вопросы
Вопрос 1. Можно заказать образец для SMPS?
О: Да, мы приветствуем заказ образца для проверки качества.
Вопрос 2: Как насчет сроков?
Ответ: 3-5 рабочих дней для подготовки образцов, 5-10 рабочих дней для массового производства.
У вас есть лимит MOQ для OEM-заказа?
A: Низкий MOQ, 1pc для проверки образцов доступен.
Вопрос 4: Как вы отправляете товары и сколько времени требуется для их прибытия?
Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 3-5 дней. Авиаперевозки и морская перевозка также необязательны.
Q5. Как обращаться с приказом на SMPS?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, вы подтверждаете образцы и делаете депозит для формального заказа.
В-четвертых, мы организуем производство.
Вопрос 6. Можно ли напечатать свой логотип на продукте SMPS?
О: Да, пожалуйста, сообщите нам официально перед производством.
Q7: Вы предлагаете гарантию на продукцию?
О: Да, мы предлагаем 2 года гарантии на наши продукты.
Вопрос 8: Как обращаться с неисправными?
A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.
Во-вторых, в течение гарантийного периода мы отправим новые лампы с новым заказом для небольшого количества.Мы поправим их и перешлем вам или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.
Вопрос 9. Почему показания напряжения и тока на ЖК не точны?
Ответ: напряжение и ток калибровываются перед отправкой, в противном случае SMPS не работает, поэтому, пожалуйста, проверьте выходное соединение провода, когда расстояние между SMPS и устройством является проблемой,Пожалуйста, удлинить кабель переменного тока НЕ удлинить кабель постоянного тока (выходной кабель). длина выходного кабеля 1 метр (10AWG) предполагается, более 1 метра, повлияет на напряжение и точность тока, особенно на 60A.
