24V 1200W регулируемый напряжение тока Коммутационный источник питания компактный 68mm Низкий шум SMPS 50A 24V

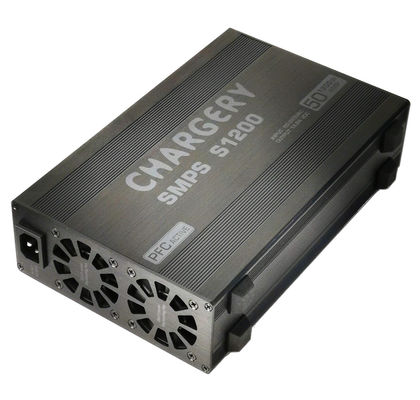

S1200 представляет собой программируемый PFC SMPS, который может обеспечивать выход 50A при 12V-24V и 1200W при AC90V ~ 265V, все в компактном размере.что позволяет достичь эффективности до 94%Его конструкция компактна всего на 68 мм и работает с низким уровнем шума благодаря охлаждающему вентилятору, который контролируется температурой.
Особенности
- Интеллектуальное управление выходной напряжением и током MCU, 100% калибровка до поставки
- Активный ПФУ: меньший входный ток переменного тока, меньше помех, и соответствует Регламенту Европейской Комиссии No 278/2009 и Energy Star версии 2.0
- AC 90-265V по всему миру: не требуется альтернативный переключатель, безопасная работа по всему миру.
- До 94% эффективности преобразования, всего 68 мм.
- Программируемое выходное напряжение от 12 до 24 В
- Низкий шум 2 Интеллектуальные охлаждающие вентиляторы включены и регулируют скорость при температуре автоматически

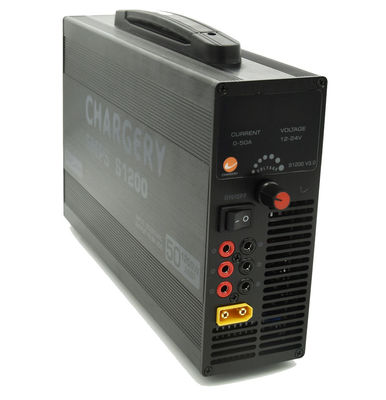

- 4 выхода могут делать больше зарядных устройств одновременно, 3 пары 4.0 мм золотой разъем до 20А каждыйвыход, один 4,5 мм золотой разъем (XT-90) до 60 А
Спецификация
| Параметр ввода |
Стоимость |
| Номинальное напряжение |
AC110 / 220В |
| Разрешенное напряжение |
AC90 ~ 265V |
| Номинальная частота |
50/60 Гц |
| Допустимая частота |
47 ~ 63 Гц |
| Максимальный RMS ток |
15А @90В, 6.0А @220В |
| Эффективность |
94% при 60% нагрузке и 220Ва |
| Активные ПФУ |
PF>0,99 при 90VAC и 100% нагрузки; PF>0,97 при 220VAC и 100% нагрузки |
| Выходный параметр |
Стоимость |
| Диапазон напряжения |
12 ~ 24В запрограммировано |
| Точность напряжения |
± 2% |
| Нынешняя точность |
± 5% |
| Напряжение волны |
150 мВ |
| Текущий диапазон |
Максимально 50А. |
| Сила |
1200 Вт максимум. |
Применение
- Домашнее заявление
- Зарядное устройство постоянного тока 12-24В, балансовое зарядное устройство для моделей RC, БПЛА и дронов
- Зарядное устройство для электровелосипедов и скутеров.
Преимущество
Две основные технологии
Высокопроизводительное и высокоэффективное зарядное устройствоZVS/ZCS и Synchronous Rectification реализуют 94% высокой эффективности, выходное напряжение и управление током MCU делают все параметры заряда программируемыми.
Высокая точность BMS принимает 12-битное или 16-битное ADC для измерения напряжения ячейки, тока зарядки и разрядки и температуры батареи.
Зарядка BMS и зарядное устройство взаимодействуют друг с другом, избегать отключения зарядки открытым DCC или реле, эта функция может сэкономить время зарядки и продлить срок службы батареи,В то же время не нужно устанавливать DCC или реле, чтобы отключить зарядку, когда любой ячейки достичь самого высокого напряжения.
Профиль зарядки
CHARGERY является почти уникальной компанией на рынке беспилотных летательных аппаратов (RC-модели, больших дронов) и электромобилей (электрических велосипедов, мотоциклов, скутеров).
С 2006 года мы сосредоточены на разработке высокомощного (до 60А 3000В) зарядного устройства, балансового зарядного устройства (AC вход, DC вход и AC/DC двойной вход) и 800A BMS для аккумуляторов LiPo/LiFe/LiTO до 24S.
Зарядное устройство может заряжать любую химическую батарею, включая LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD и Pb (свинцовая кислота, VRLA батарея), количество клеток, ток зарядки,конечное напряжение и конечное течение могут быть запрограммированы. и осознатьзащиту от искр и обратной полярности при подключении высоковольтного аккумулятора к зарядному устройству или инвертору (нагрузчику).
Зарядка BMS может обрабатывать до 800A зарядки и разряда тока, специально разработанный DCC (DC контактора) является встроенным перенапряжениеСцепление подавления.
Операция
- Подключите SMPS к розетке переменного тока 110/220В
- Включить переключатель питания

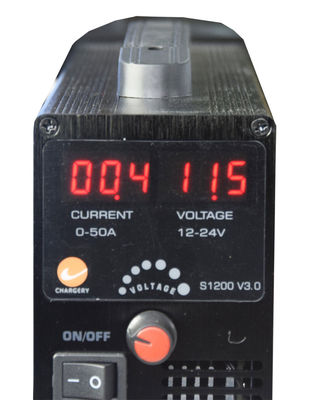

- Регулируйте выходное напряжение, повернув кнопку Кнопка. цифровой светодиод будет отображать выходное напряжение и ток.
- Подключить подходящее устройство к S1200, входное напряжение устройства должно быть в диапазоне от 12 до 24 В.
- Настройка напряжения во время работы доступна.
Активные ПФУ
Эффективность
Пакет
- S1200 Базовая единица: 1 шт.
- Кабель питания: 1 шт.
- Руководство: 1 шт.
- Женский разъем XT-90: 1 шт.
| Модель |
Выходное напряжение |
Выходной ток |
Максимальная мощность |
Дисплей |
| S400 V3.0 |
10-30 В |
13.5А максимум. |
400 Вт |
Цифровые светодиоды |
| S600PLUS V2.0 |
5-26В |
1-25А регулируемый |
600 Вт |
Цветный ЖК-дисплей |
| S1200 V3.0 |
12V-24V |
Максимально 50А. |
1200 Вт |
Цифровые светодиоды |
| S1500 V3.0 |
10-30 В |
1-60А регулируемый |
1500 Вт |
Цветный ЖК-дисплей
|
Частые вопросы
Вопрос 1. Можно заказать образец для SMPS?
О: Да, мы приветствуем заказ образца для проверки качества.
Вопрос 2: Как насчет сроков?
Ответ: 3-5 рабочих дней для подготовки образцов, 5-10 рабочих дней для массового производства.
У вас есть лимит MOQ для OEM-заказа?
A: Низкий MOQ, 1pc для проверки образцов доступен.
Вопрос 4: Как вы отправляете товары и сколько времени требуется для их прибытия?
Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 3-5 дней. Авиаперевозки и морская перевозка также необязательны.
Q5. Как обращаться с приказом на SMPS?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, вы подтверждаете образцы и делаете депозит для формального заказа.
В-четвертых, мы организуем производство.
Вопрос 6. Можно ли напечатать свой логотип на продукте SMPS?
О: Да, пожалуйста, сообщите нам официально перед производством.
Вопрос 7: Вы предоставляете гарантию на продукцию?
О: Да, мы предлагаем 2 года гарантии на наши продукты.
Вопрос 8: Как обращаться с неисправными?
A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.
Во-вторых, в течение гарантийного периода мы отправим новые лампы с новым заказом для небольшого количества.Мы поправим их и перешлем вам или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.
Вопрос 9. Почему показания напряжения и тока на светодиоде неточны?
A: напряжение и ток очень чувствительны из-за их небольшого значения, поэтому, пожалуйста, проверьте выходную проволоку, когда расстояние между SMPS и устройством является проблемой,Пожалуйста, удлинить кабель переменного тока НЕ удлинить кабель постоянного тока (выходной кабель). длина выходного кабеля более 1 метра (10AWG) влияет на точность напряжения и тока, особенно при 50A.
