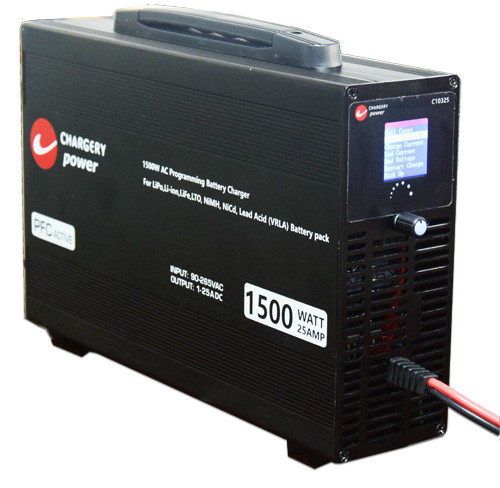

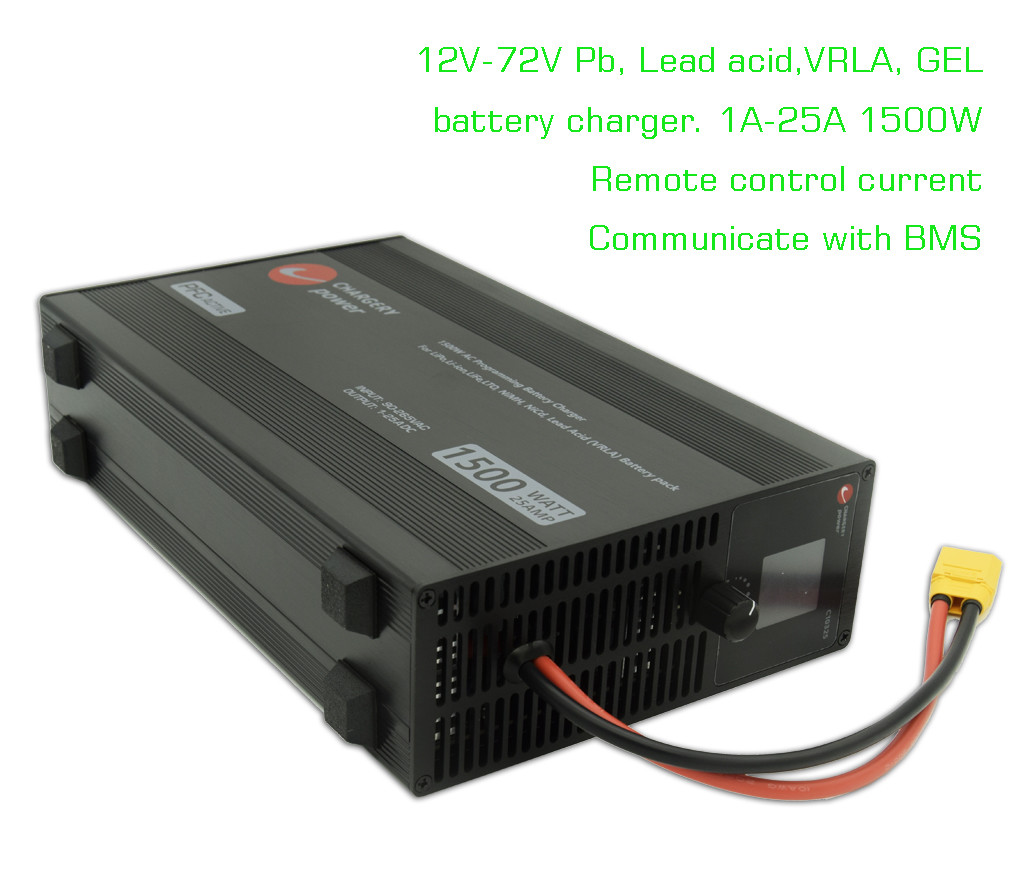

84.6V 1500W Регулируемое напряжение Текущее зарядное устройство для батареи C10325 12V 24V 36V 72V Pb, Свинцовая кислота, VRLA, GEL 1A-25A,подходящий для многочисленных химических батарей, как показано ниже.
| Тип батареи |
Количество клеток |
Выходное напряжение/V |
Терминальная зарядка Напряжение на ячейку |
Ток зарядки |
Терминальный ток зарядки/А |
Режим зарядки |
| Минуточку. |
Тип |
Макс. Макс. |
| Липо |
4S-24S |
10-102 |
2.75 |
4.2 |
4.25 |
1.0-25А |
5-60% |
Предварительная зарядка, CC/CV и поддержка |
| Литий-ионные |
4S-24S |
10-102 |
2.5 |
4.1 |
4.15 |
| Жизнь |
5S-28S |
10-102 |
2 |
3.65 |
3.7 |
| Лито |
7S-36S |
10-102 |
1.5 |
2.7 |
2.7 |
| Pb |
6S-41S |
10-102 |
1.75 |
2.4 |
2.5 |
| |
|
|
- дельта напряжение / мВ |
|
|
|
| |
|
|
Минуточку. |
тип |
Макс. Макс. |
|
|
|
| NiMH /NiCd |
Автомобиль |
10-102 |
100 |
300 |
1000 |
|
|
CC |
Зарядное устройство C10325 - надежное и качественное решение для зарядки, специально разработанное для систем аккумуляторов в электромобилях.С возможностью зарядки литийных батарей до 24S при 25A и 1500W при AC90V ~ 265VВ нем применены инновационные технологии, позволяющие достичь эффективности до 92% при сохранении внутренней температуры ниже 100°C.калибровка напряжения и тока зарядки обеспечивает точность процесса зарядки, обеспечивая безопасность аккумулятора.
C10325 - это не только зарядное устройство, но и SMPS, которое может работать в трех режимах. Во-первых, он может заряжать батарею в режиме нормального зарядки.Установка количества клеток,ток зарядки,конечный ток,конечное напряжениеи другие параметры каждый раз.
Во-вторых, зарядное устройство оснащеноАвтомобильный режимкоторая автоматически заряжает аккумулятор на основе заранее установленных параметров.Этот режим особенно полезен при многократной зарядке одного и того же аккумулятора и похож на многие традиционные зарядные устройства, доступные на рынке.
В-третьих, зарядное устройство может функционировать как блок питания (PSU, SMPS), но для этого необходимо установить выходное напряжение и максимальный выходный ток.
Важно отметить, что попытка зарядить аккумулятор в режиме питания небезопасна, и автоматическая зарядка не должна прекращаться.
Особенности
- Интеллектуальное управление выходной напряжением и током микропроцессором, 100% калибровка перед поставкой
- Точность напряжения и тока ± 1%
- Активные ПФУ
- AC 90-265V по всему миру: не требуется альтернативный переключатель, безопасная работа по всему миру.
- Низкое потребление энергии (менее 1 Вт) в режиме простоя и режиме ожидания
- Выход цветного ЖК-дисплея TFT напряжение, ток, мощность и внутренняя температура во времени.
- Защита от короткого замыкания на выходе, безопаснее и надежнее.

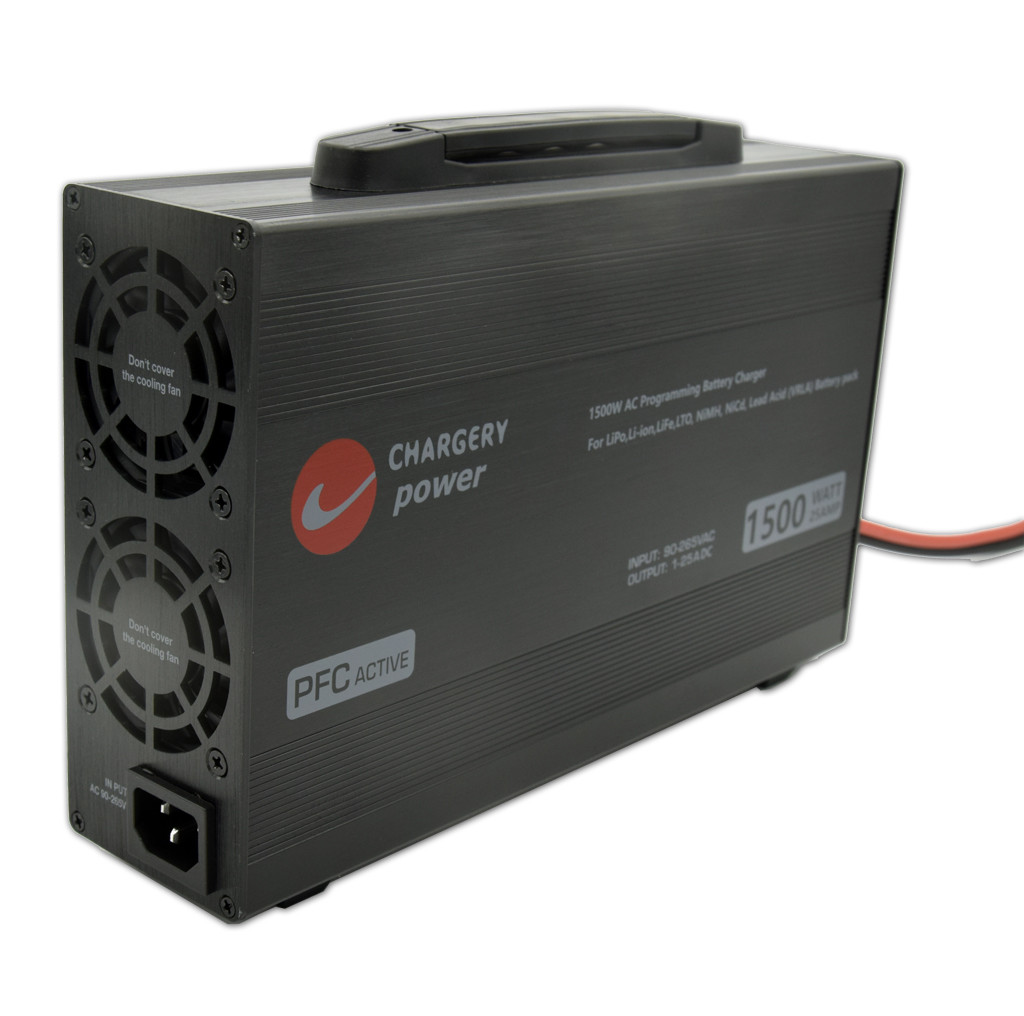

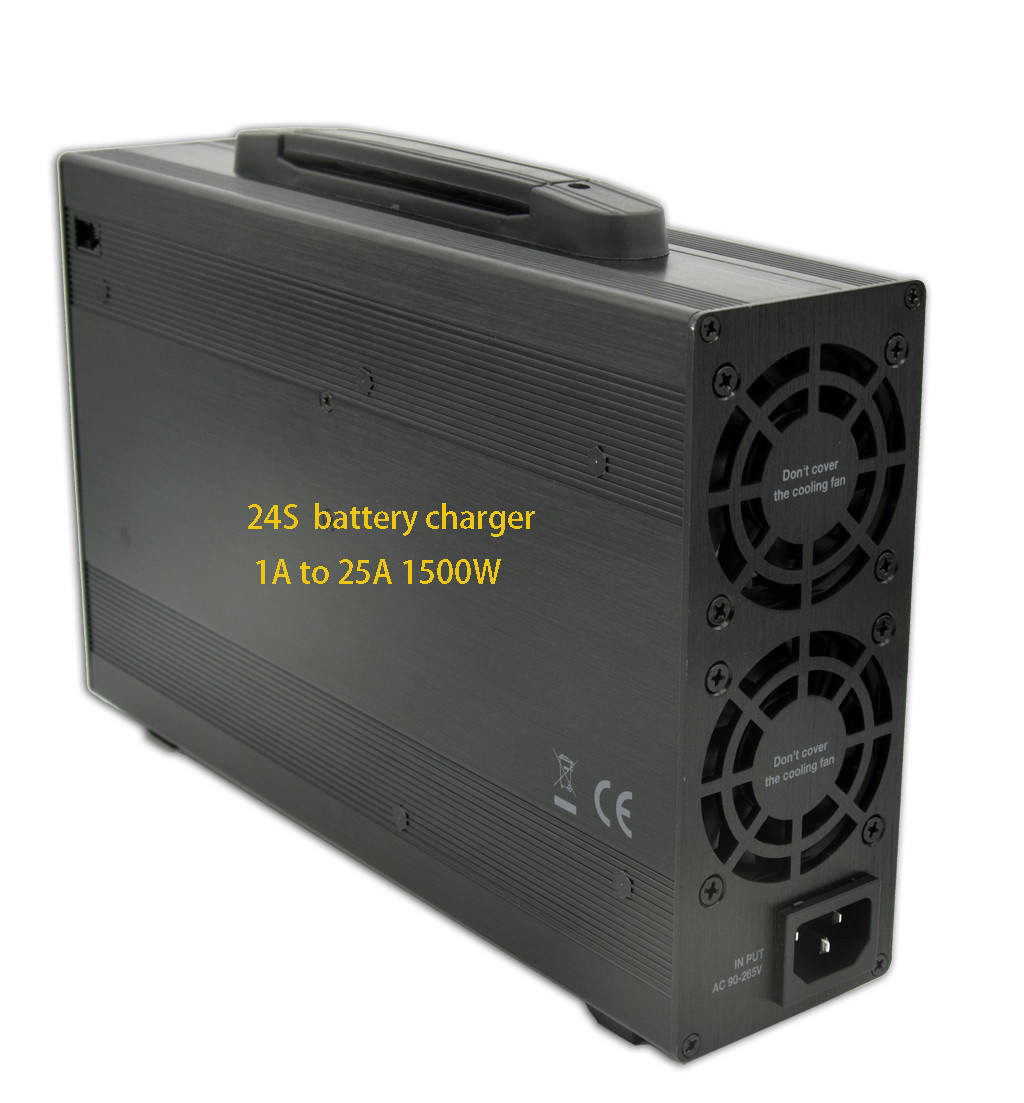

- 2 Интеллектуальные охлаждающие вентиляторы включены и регулируют скорость при температуре автоматически
- ZVS/ZCS и синхронная выпрямление обеспечивают наибольшую эффективность.
- Одобрение CE
.
Есть две модели.
| Описание функции |
Модель |
| C10325A |
C10325B |
| 1.Дистанционное управлениеток зарядки внешним устройством. |
√ |
|
| 2Начать автоматическую зарядку (Автозарядкарежим) после подключения к источнику переменного тока и батареи к зарядке |
|
√ |
| 3.Возобновить зарядкукогда напряжение батареи падает на 5-10% |
|
√ |
| 4.Обычная зарядкарежим, тип аккумулятора, количество ячеек и все параметры зарядки |
√ |
√ |
| 5.Режим питания, регулируемый 10-102В, регулируемый 1-25А |
√ |
√ |
| 6.Свяжитесь с БМС.Зарядный ток, управляемый Chargery BMS, предотвратить любое напряжение ячейки от перезарядки |
√ |
√ |
Спецификация
| Параметр ввода |
Стоимость |
| Номинальное напряжение |
AC110 / 220В |
| Разрешенное напряжение |
AC90 ~ 265V |
| Номинальная частота |
50/60 Гц |
| Допустимая частота |
47 ~ 63 Гц |
| Максимальный RMS ток |
18А @90В, 7,5А @220В |
| Эффективность |
92% при 65% нагрузки и 220Vac |
| Активные ПФУ |
PF>0,99 при 90VAC и 100% нагрузки; PF>0,97 при 220VAC и 100% нагрузки |
| Выходный параметр |
Стоимость |
| Диапазон напряжения как SMPS |
10 ~ 102В запрограммировано |
| Точность напряжения |
± 1% |
| Диапазон тока как SMPS |
1 ~ 25A запрограммировано |
| Нынешняя точность |
± 1% |
| Напряжение зарядки |
Регулируемый 10-102В |
| Ток зарядки |
1-25А регулируемый |
| Сила |
Максимально 1500 Вт. |
| Напряжение волны |
200 мВ |
Применение
- Домашнее заявление
- Аккумуляторы для электровелосипедов и мотоциклов
- Аккумулятор для электрических мотоциклов
- Электромобиль
- Аккумулятор для электромобилей
- Батарея БПЛА
- Батарея дронов
Операция
- Подключите зарядное устройство к розетке переменного тока 110/220В
- Подключите батарею к зарядному устройству, подтвердите, что полярность подключения правильная.
- Проверьте показания напряжения на LCD, подтвердите, что это близко к реальному напряжению батареи, если разница больше 2В, пожалуйста, проверьте соединение батареи.
- Поверните ручку, выберите тип батареи.
- Установите параметры заряда, включая количество ячеек, ток заряда, конечный ток, конечное напряжение и т.д.
- Нажмите кнопку "Кнопка" на 3 секунды, зарядитесь, начинайте заряжаться.
- В любое время нажмите кнопку "Кнопка" снова, прекратите зарядку.
- При полной зарядке будет отображаться сигнал "DONE" и будет звучать пеппер в течение 10 секунд.
Защита
| Тип защиты |
Предельный/максимальный уровень защиты, действие |
| Защита от перенапряжения |
Сверх 2 В, прекратите зарядку. |
| Под защитой от напряжения |
Под установкой 2В после предварительной зарядки, не заряжайте |
| Защита от перенапряжения |
Настройка 2А, прекратите зарядку. |
| Защита от перезарядки |
Больше 1500 Вт, прекратите зарядку. |
| Защита от перегрева |
Перезагрузка, остановка зарядки |
| Защита от короткого замыкания |
Короткое замыкание на выходе на 1 секунду |
| Противо искры - защитить терминал от повреждений |
Подключите аккумулятор к зарядному устройству, искра не возникает |
| Подключение батареи в обратном направлении |
Когда батарея подключена в обратном направлении, не показывайте напряжение, не заряжайтесь.
|
Пакет
- Базовая установка зарядки: 1 шт.
- Кабель питания: 1 шт.

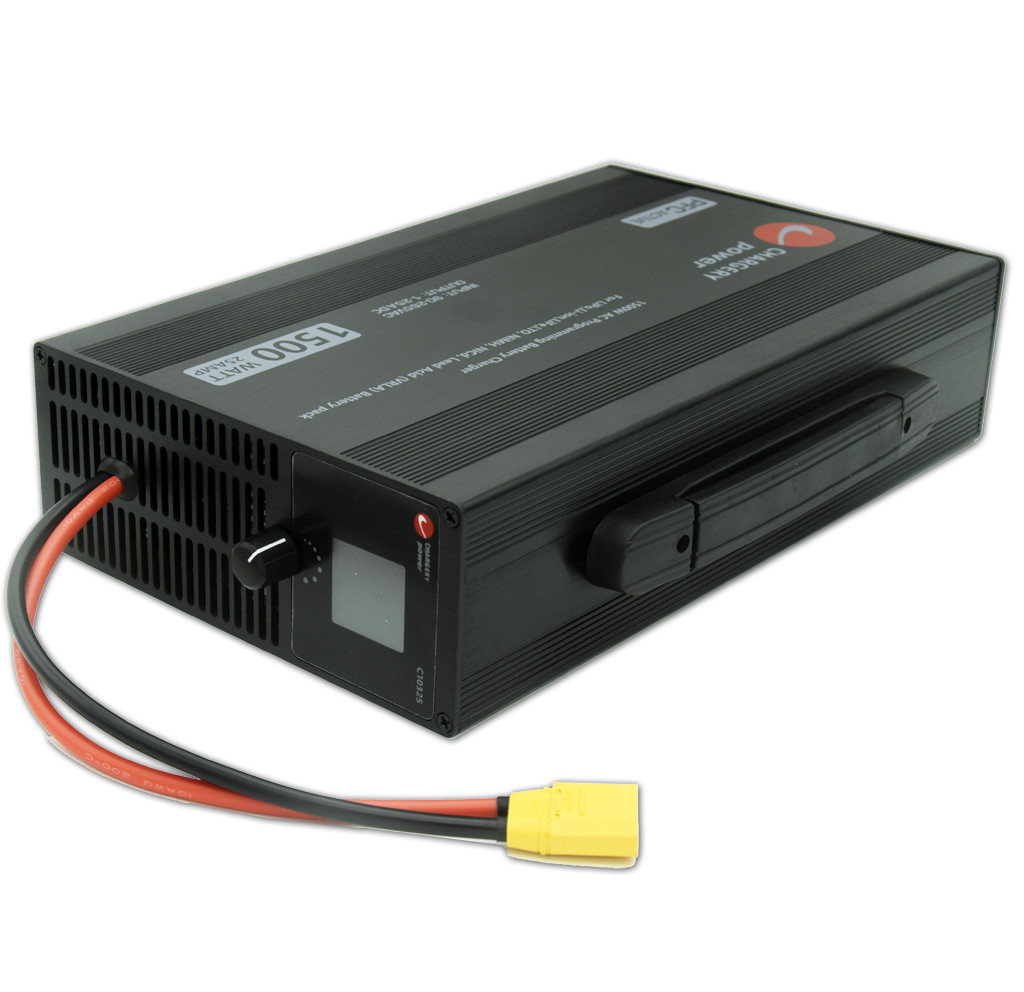

- Женский разъем XT-90: 1 шт.
Список связанных зарядных устройств
| Модель |
Тип батареи/количество ячеек |
Ток зарядки |
Заряжайте максимум мощности. |
Подходит для BMS |
| C6050 |
5S-14S LiFe и другие |
1-55А |
3000 Вт |
BMS8T, 16T |
| C3060 |
1S-8S LiFe и другие |
1-60А |
1500 Вт |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe и другие |
1-30А |
1500 Вт |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe и другие |
1-25А |
1500 Вт |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe и другие |
1-40A при входе переменного тока |
1500 Вт |
Балансовый ток 1.2A или 2A |
| 0.1-20A при входе постоянного тока |
1500 Вт |
Разряд на 0,1-40А 100 Вт
|
Частые вопросы
Вопрос 1: Можно заказать образец заряда?
О: Да, мы приветствуем заказ образца для проверки качества.
Вопрос 2: Как насчет сроков?
Ответ: 3-5 рабочих дней для подготовки образцов, 5-10 рабочих дней для массового производства.
У вас есть лимит MOQ для OEM-заказа?
A: Низкий MOQ, 1pc для проверки образцов доступен.
Вопрос 4: Как вы отправляете товары и сколько времени требуется для их прибытия?
Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 3-5 дней. Авиаперевозки и морская перевозка также необязательны.
Q5. Как выполнить заказ на зарядку?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, вы подтверждаете образцы и делаете депозит для формального заказа.
В-четвертых, мы организуем производство.
Вопрос 6: Можно ли напечатать свой логотип на зарядном устройстве?
О: Да, пожалуйста, сообщите нам официально перед производством.
Q7: Вы предлагаете гарантию на продукцию?
О: Да, мы предлагаем 2 года гарантии на наши продукты.
Вопрос 8: Как обращаться с неисправными?
A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.
Во-вторых, в течение гарантийного периода мы отправим новые лампы с новым заказом для небольшого количества.Мы поправим их и перешлем вам или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.
Вопрос 9. Почему показания напряжения и тока на ЖК не точны?
Ответ: напряжение и ток калибровываются перед отправкой, иначе зарядное устройство не работает, поэтому, пожалуйста, проверьте выходное соединение провода, когда расстояние между SMPS и вашим устройством является проблемой,Пожалуйста, удлинить кабель переменного тока НЕ удлинить кабель постоянного тока (выходной кабель). длина выходного кабеля 1 метр (10AWG) предполагается, более 1 метра, повлияет на напряжение и точность тока, особенно на 30A 1500W.
Почему ты не заряжаешь мой аккумулятор?
A: если показание напряжения батареи на ЖК под настройкой, или батарея перезаряжена, или количество ячеек неправильно настроено, или соединение батареи потеряно, зарядное устройство не заряжается.Так что проверьте подключение батареи, сначала подтвердите, что показание напряжения на LCD близко к реальному напряжению батареи, если нет, зарядное устройство не заряжается, если да, пожалуйста, установите параметры зарядки, а затем начните заряжать.
Q11. Может ли зарядное устройство общаться с другими BMS?
О: Да, на зарядке есть порт управления, для подробной информации пожалуйста, свяжитесь с нами.
Вопрос 12. Как предотвратить перезарядку ячейки во время зарядки?
A1: Подходит для BMS, BMS отключает зарядку путем отключения зарядной схемы, такой как отключение DCC, реле, SSR.
A2: подключается к BMS зарядки, BMS управления зарядного тока до нуля. Не отключать зарядку неоднократно, и сохранить DCC, реле, SSR, любой коммутатор.
Q13. Может ли зарядное устройство работать самостоятельно без BMS?
А: да, но батарея может быть перезаряжена.
Q14. Может ли зарядное устройство контролировать напряжение каждой ячейки?
Ответ: Нет, зарядное устройство отслеживает общее напряжение батареи и ток зарядки, не может отслеживать напряжение каждой ячейки, поэтому, используя BMS или другую защитную панель, батарея небезопасна во время зарядки.
Q15. Может ли зарядное устройство управляться с помощью внешнего устройства?
О: Да, внешнее устройство может управлять зарядным током даже отключив зарядку. это только для версии А.
Q16.Совместимо ли зарядное устройство с функцией подключения?
Ответ: Да, если вы настроите "Автозарядка" на "Включено" во время зарядки и зарядки более 1 минуты, зарядка запомнит настройки.Он будет автоматически заряжаться, используя предыдущие настройки.Этот режим называется режим AUTO зарядки, который работает как обычное или общее зарядное устройство.
Преимущество компании
Две основные технологии
Зарядное устройство и источник питания с высокой мощностью и высокой эффективностью используют ZVS/ZCS иСинхронное исправлениечтобы достичь 94%высокая эффективностьMCU управляет выходной напряжением и током, позволяя всемпараметры зарядкибыть запрограммированным.
BMS имеет высокую точность и измеряет напряжение ячейки, ток зарядки и разрядки и температуру батареи с использованием 12-битного или 16-битного ADC.
Зарядка BMS и Charger общаются друг с другом, исключая необходимость отключения зарядки через Open DCC или реле.время зарядкиипродлевает срок службы батареи, без необходимости установки DCC или реле для отключения зарядки, когда любая ячейка достигает своего максимального напряжения.
Профиль зарядки
CHARGERY - это компания, которая практически уникальна на рынке БПЛА (модель RC, большие дроны) и EV (электрический велосипед, мотоцикл, мотоцикл).
С 2006 года мы занимаемся разработкой высокомощных зарядных устройств (до 60A 3000W),зарядные устройства баланса(вход переменного тока, вход постоянного тока и двойной вход переменного тока/переменного тока) и 800A BMS-устройства для аккумуляторов LiPo/LiFe/LiTO до 24S.
Зарядные устройства могут заряжать любой тип химической батареи, включая LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD и Pb (свинцовая кислота, батарея VRLA).ток зарядки,конечное напряжение, иконечный токВсе они могут быть запрограммированы, и зарядные устройства имеют анти-искры изащита обратной полярностикогда высоковольтные батареи подключены к зарядному устройству или инвертору/загрузчику.
Зарядные устройства BMS могут обрабатывать до 800A зарядки иток разряда, с специально разработаннымКонтактник постоянного тока(DCC), который включает в себя схему подавления перенапряжения.
