30V 1500W регулируемый напряжение тока аккумуляторный зарядное устройство адаптер SMPS 4S 6S 8S 60A, подходящий для многократной химической батареи, как ниже.
| Тип батареи |
Количество клеток |
Выходное напряжение/V |
Терминальная зарядка Напряжение на ячейку |
Ток зарядки |
Терминальный ток зарядки/А |
Режим зарядки |
| Минуточку. |
Тип |
Макс. Макс. |
| Липо |
1S-7S |
10-30 |
2.75 |
4.2 |
4.25 |
1.0-60А |
5-60% |
Предварительная зарядка, CC/CV и поддержка |
| Литий-ионные |
1S-7S |
10-30 |
2.5 |
4.1 |
4.15 |
| Жизнь |
1S-8S |
10-30 |
2.0 |
3.65 |
3.7 |
| Лито |
2S-11S |
10-30 |
1.5 |
2.7 |
2.7 |
| Pb |
2S-12S |
10-30 |
1.75 |
2.4 |
2.5 |
| |
|
|
- дельта напряжение / мВ |
|
|
|
| |
|
|
Минуточку. |
тип |
Макс. Макс. |
|
|
|
| NiMH /NiCd |
Автомобиль |
10-30В |
100 |
300 |
1000 |
|
|
CC |

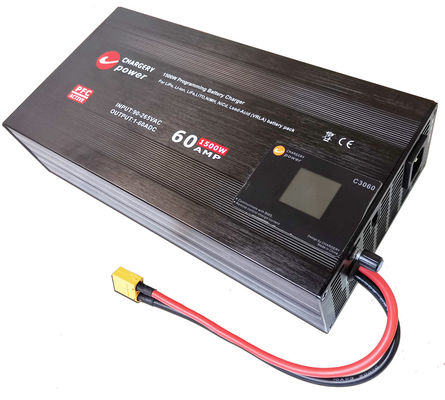

Зарядное устройство C3060 является надежным и качественным решением для зарядки, разработанным специально для систем аккумуляторов в электромобилях.Он способен заряжать литийные батареи 8S на 60A и 1500W с входом AC90V ~ 265V и имеет компактный размер всего 68 мм.
Инновационные технологии позволяют достичь эффективности до 94% при сохранении внутренней температуры ниже 80°C.Напряжение и ток зарядки точно калиброваны, чтобы обеспечить точное ибезопасное заряжениеЗа аккумулятор.
Зарядщик способен заряжать несколько типов химических батарей, апараметры зарядкиНа ЖК-дисплее отображаются данные батареи и отслеживается весь процесс зарядки, чтобы обеспечитьоптимальная производительность.
C3060 - это не только зарядное устройство, но и SMPS, которое может работать в трех режимах. Во-первых, оно может заряжать батарею в режиме нормального зарядки.Установка количества клеток,ток зарядки,конечный ток,конечное напряжениеи другие параметры каждый раз.
Во-вторых, зарядное устройство оснащеноАвтомобильный режимкоторая автоматически заряжает аккумулятор на основе заранее установленных параметров.Этот режим особенно полезен при многократной зарядке одного и того же аккумулятора и похож на многие традиционные зарядные устройства, доступные на рынке.
В-третьих, зарядное устройство может функционировать как блок питания (PSU, SMPS), но для этого необходимо установить выходное напряжение и максимальный выходный ток.
Зарядчик может общаться с BMS и уменьшать ток зарядки, когда любое напряжение ячейки достигает настройки OVP на BMS.
и зарядное устройство может общаться с внешним устройством, поэтому ток зарядки может регулироваться удаленным устройством.
Особенности
- Интеллектуальное управление выходной напряжением и током микропроцессором, 100% калибровка перед поставкой
- Точность напряжения и тока ± 1%
- Активные ПФУ
- AC 90-265V по всему миру: не требуется альтернативный переключатель, безопасная работа по всему миру.
- Программируемое выходное напряжение от 10 до 60 В
- Программируемый выходный ток от 5А до 30А

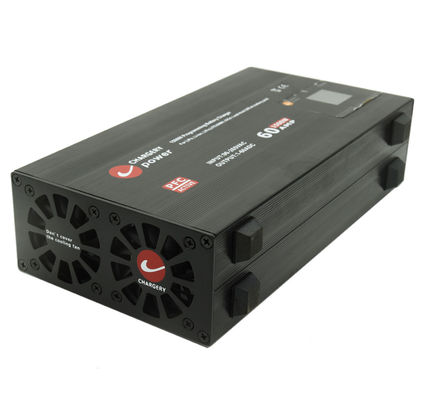

- 2 Интеллектуальные охлаждающие вентиляторы включены и регулируют скорость при температуре автоматически
- ZVS/ZCS и синхронная выпрямление обеспечивают наибольшую эффективность.
- Гарантия 24 месяца
.
Есть две модели.
| Описание функции |
Модель |
| C3060A |
C3060B |
| 1.Дистанционное управлениеток зарядки внешним устройством. |
√ |
|
| 2Начать автоматическую зарядку (Автозарядкарежим) после подключения к источнику переменного тока и батареи к зарядке |
|
√ |
| 3.Возобновить зарядкукогда напряжение батареи падает на 5-10% |
|
√ |
| 4.Обычная зарядкарежим, тип аккумулятора, количество ячеек и все параметры зарядки |
√ |
√ |
| 5.Режим питания, регулируемый от 10 до 30 В, регулируемый от 1 до 60 В |
√ |
√ |
| 6.Свяжитесь с БМС.Зарядный ток, управляемый Chargery BMS, предотвратить любое напряжение ячейки от перезарядки |
√ |
√ |
Спецификация
| Параметр ввода |
Стоимость |
| Номинальное напряжение |
AC110 / 220В |
| Разрешенное напряжение |
AC90 ~ 265V |
| Номинальная частота |
50/60 Гц |
| Допустимая частота |
47 ~ 63 Гц |
| Максимальный RMS ток |
18А @90В, 7,5А @220В |
| Эффективность |
94% при 65% нагрузки и 220Vac |
| Активные ПФУ |
PF>0,99 при 90VAC и 100% нагрузки; PF>0,97 при 220VAC и 100% нагрузки |
| Выходный параметр |
Стоимость |
| Диапазон напряжения как SMPS |
10 ~ 30В запрограммировано |
| Точность напряжения |
± 1% |
| Диапазон тока как SMPS |
1 ~ 60A запрограммировано |
| Нынешняя точность |
± 1% |
| Напряжение зарядки |
Регулируемый 10-30В |
| Ток зарядки |
1-60А регулируемый |
| Сила |
Максимально 1500 Вт. |
| Напряжение волны |
150 мВ |
Применение
- Домашнее заявление
- Аккумуляторы для электровелосипедов и мотоциклов
- Аккумулятор для электрических мотоциклов
- Электромобиль
- Аккумулятор для электромобилей
- Батарея БПЛА
- Батарея дронов
Операция
- Подключите зарядное устройство к розетке переменного тока 110/220В
- Подключите батарею к зарядному устройству, подтвердите, что полярность подключения правильная.
- Проверьте показания напряжения на LCD, подтвердите, что это близко к реальному напряжению батареи, если разница больше 2В, пожалуйста, проверьте соединение батареи.
- Поверните ручку, выберите тип батареи
- Установите параметры заряда, включая количество ячеек, ток заряда, конечный ток, конечное напряжение и т.д.
- Нажмите кнопку "Кнопка" на 3 секунды, зарядитесь, начинайте заряжаться.
- В любое время нажмите кнопку "Кнопка" снова, прекратите зарядку.
- При полной зарядке будет отображаться сигнал "DONE" и будет звучать пеппер в течение 10 секунд.
.
Защита
| Тип защиты |
Предельный/максимальный уровень защиты, действие |
| Защита от перенапряжения |
Сверх 2 В, прекратите зарядку. |
| Под защитой от напряжения |
Под установкой 2В после предварительной зарядки, не заряжайте |
| Защита от перенапряжения |
Настройка 2А, прекратите зарядку. |
| Защита от перезарядки |
Больше 1500 Вт, прекратите зарядку. |
| Защита от перегрева |
Перезагрузка, остановка зарядки |
| Защита от короткого замыкания |
Короткое замыкание на выходе на 1 секунду |
| Противо искры - защитить терминал от повреждений |
Подключите аккумулятор к зарядному устройству, искра не возникает |
| Подключение батареи в обратном направлении |
Когда батарея подключена в обратном направлении, не показывайте напряжение, не заряжайтесь.
|

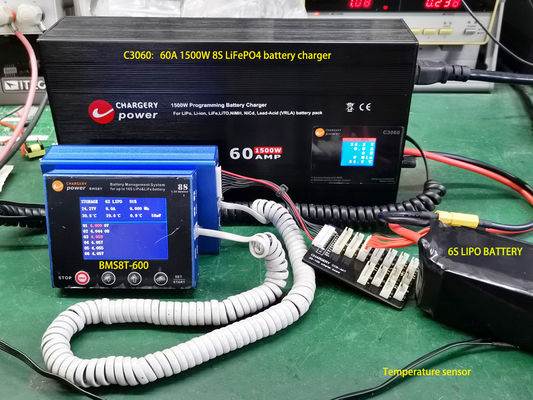

Зарядка оснащена системой управления батареями BMS16T или BMS16P, которая может контролировать напряжение каждой ячейки, напряжение батареи, ток зарядки и разрядки,температура батареи и импеданс каждой ячейки на аккумуляторной пачке от 8S до 16S.
Список связанных зарядных устройств
| Модель |
Тип батареи/количество ячеек |
Ток зарядки |
Заряжайте максимум мощности. |
Подходит для BMS |
| C6050 |
5S-14S LiFe и другие |
1-55А |
3000 Вт |
BMS8T, 16T |
| C3060 |
1S-8S LiFe и другие |
1-60А |
1500 Вт |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe и другие |
1-30А |
1500 Вт |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe и другие |
1-25А |
1500 Вт |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe и другие |
1-40A при входе переменного тока |
1500 Вт |
Балансовый ток 1.2A или 2A |
| 0.1-20A при входе постоянного тока |
1500 Вт |
Разряд на 0,1-40А 100 Вт |
Подключение дистанционного управления
Пакет
- Базовая установка зарядки: 1 шт.
- Кабель питания: 1 шт.
- Женский разъем XT-90: 1 шт.
Частые вопросы
Вопрос 1: Можно заказать образец заряда?
О: Да, мы приветствуем заказ образца для проверки качества.
Вопрос 2: Как насчет сроков?
Ответ: 3-5 рабочих дней для подготовки образцов, 5-10 рабочих дней для массового производства.
У вас есть лимит MOQ для OEM-заказа?
A: Низкий MOQ, 1pc для проверки образцов доступен.
Вопрос 4: Как вы отправляете товары и сколько времени требуется для их прибытия?
Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 3-5 дней. Авиаперевозки и морская перевозка также необязательны.
Q5. Как выполнить заказ на зарядку?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, вы подтверждаете образцы и делаете депозит для формального заказа.
В-четвертых, мы организуем производство.
Вопрос 6: Можно ли напечатать свой логотип на зарядном устройстве?
О: Да, пожалуйста, сообщите нам официально перед производством.
Q7: Вы предлагаете гарантию на продукцию?
О: Да, мы предлагаем 2 года гарантии на наши продукты.
Вопрос 8: Как обращаться с неисправными?
A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.
Во-вторых, в течение гарантийного периода мы отправим новые лампы с новым заказом для небольшого количества.Мы поправим их и перешлем вам или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.
Вопрос 9. Почему показания напряжения и тока на ЖК не точны?
Ответ: напряжение и ток калибровываются перед отправкой, иначе зарядное устройство не работает, поэтому, пожалуйста, проверьте выходное соединение провода, когда расстояние между SMPS и вашим устройством является проблемой,Пожалуйста, удлинить кабель переменного тока НЕ удлинить кабель постоянного тока (выходной кабель). длина выходного кабеля 1 метр (10AWG) предполагается, более 1 метра, повлияет на напряжение и точность тока, особенно на 60A 1500W.
Почему ты не заряжаешь мой аккумулятор?
A: если показание напряжения батареи на ЖК под настройкой, или батарея перезаряжена, или количество ячеек неправильно настроено, или соединение батареи потеряно, зарядное устройство не заряжается.Так что проверьте подключение батареи, сначала подтвердите, что показание напряжения на LCD близко к реальному напряжению батареи, если нет, зарядное устройство не заряжается, если да, пожалуйста, установите параметры зарядки, а затем начните заряжать.
Q11. Может ли зарядное устройство общаться с другими BMS?
О: Да, на зарядке есть порт управления, для подробной информации пожалуйста, свяжитесь с нами.
Вопрос 12. Как предотвратить перезарядку ячейки во время зарядки?
A1: Подходит для BMS, BMS отключает зарядку путем отключения зарядной схемы, такой как отключение DCC, реле, SSR.
A2: подключается к BMS зарядки, BMS управления зарядного тока до нуля. Не отключать зарядку неоднократно, и сохранить DCC, реле, SSR, любой коммутатор.
Q13. Может ли зарядное устройство работать самостоятельно без BMS?
А: да, но батарея может быть перезаряжена.
Q14. Может ли зарядное устройство контролировать напряжение каждой ячейки?
Ответ: Нет, зарядное устройство отслеживает общее напряжение батареи и ток зарядки, не может отслеживать напряжение каждой ячейки, поэтому, используя BMS или другую защитную панель, батарея небезопасна во время зарядки.
Q15. Может ли зарядное устройство управляться с помощью внешнего устройства?
О: Да, внешнее устройство может управлять зарядным током даже отключив зарядку. это только для версии А.
Q16.Совместимо ли зарядное устройство с функцией подключения?
Ответ: Да, если вы настроите "Автозарядка" на "Включено" во время зарядки и зарядки более 1 минуты, зарядка запомнит настройки.Он будет автоматически заряжаться, используя предыдущие настройки.Этот режим называется режим AUTO зарядки, который работает как обычное или общее зарядное устройство.
Преимущество компании
Две основные технологии
Зарядное устройство и источник питания с высокой мощностью и высокой эффективностью используют ZVS/ZCS иСинхронное исправлениечтобы достичь 94%высокая эффективностьMCU управляет выходной напряжением и током, позволяя всемпараметры зарядкибыть запрограммированным.
BMS имеет высокую точность и измеряет напряжение ячейки, ток зарядки и разрядки и температуру батареи с использованием 12-битного или 16-битного ADC.
Зарядка BMS и Charger общаются друг с другом, исключая необходимость отключения зарядки через Open DCC или реле.время зарядкиипродлевает срок службы батареи, без необходимости установки DCC или реле для отключения зарядки, когда любая ячейка достигает своего максимального напряжения.
Профиль зарядки
CHARGERY - это компания, которая практически уникальна на рынке БПЛА (модель RC, большие дроны) и EV (электрический велосипед, мотоцикл, мотоцикл).
С 2006 года мы занимаемся разработкой высокомощных зарядных устройств (до 60A 3000W),зарядные устройства баланса(вход переменного тока, вход постоянного тока и двойной вход переменного тока/переменного тока) и 800A BMS-устройства для аккумуляторов LiPo/LiFe/LiTO до 24S.
Зарядные устройства могут заряжать любой тип химической батареи, включая LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD и Pb (свинцовая кислота, батарея VRLA).ток зарядки,конечное напряжение, иконечный токВсе они могут быть запрограммированы, и зарядные устройства имеют анти-искры изащита обратной полярностикогда высоковольтные батареи подключены к зарядному устройству или инвертору/загрузчику.
Зарядные устройства BMS могут обрабатывать до 800A зарядки иток разряда, с специально разработаннымКонтактник постоянного тока(DCC), который включает в себя схему подавления перенапряжения.
