58.4V 18S LFP LiFe зарядное устройство для батарей 8 12S 16S 18S 1A до 30A регулируемое для электронного велосипеда электронного мотоцикла, подходящее для многократного использования химической батареи, как показано ниже.
| Тип батареи |
Количество клеток |
Выходное напряжение/V |
Терминальная зарядка Напряжение на ячейку |
Ток зарядки |
Терминальный ток зарядки/А |
Режим зарядки |
| Минуточку. |
Тип |
Макс. Макс. |
| Липо |
4S-16S |
7-68 |
2.75 |
4.2 |
4.25 |
1.0-30А |
5-60% |
Предварительная зарядка, CC/CV и поддержка |
| Литий-ионные |
4S-16S |
7-68 |
2.5 |
4.1 |
4.15 |
| Жизнь |
4S-18S |
7-68 |
2 |
3.65 |
3.7 |
| Лито |
5S-24S |
7-68 |
1.5 |
2.7 |
2.7 |
| Pb |
6S-27S |
7-68 |
1.75 |
2.4 |
2.5 |
| |
|
|
- дельта напряжение / мВ |
|
|
|
| |
|
|
Минуточку. |
тип |
Макс. Макс. |
|
|
|
| NiMH /NiCd |
Автомобиль |
7-68В |
100 |
300 |
1000 |
|
|
CC |
Зарядное устройство C6830B - надежное и качественное решение для зарядки, специально разработанное для систем аккумуляторов в электромобилях.С возможностью зарядки литийных батарей до 16S при 30A и 1500W при AC90V ~ 265VВ нем применены инновационные технологии, позволяющие достичь эффективности до 92% при сохранении внутренней температуры ниже 100°C.калибровка напряжения и тока зарядки обеспечивает точность процесса зарядки, обеспечивая безопасность аккумулятора.
Рабочий режим
| Рабочий режим |
Описание |
Тип батареи |
| зарядка |
Пользователь должен выбрать тип батареи, установить количество ячеек, заряжающий ток, конечный ток, конечное напряжение на ячейку, перезагрузку и автоматическую зарядку, 5-фазную зарядку батареи на любой SOC |
LiPo, Li-ION, NCM, LiFe, LiTo, NiMh, NiCD, Pb/свинцовая кислота/VRLA |
| Возобновить зарядку |
активировать перезагрузку зарядки, когда напряжение батареи упадет до 5%, зарядка начнётся снова |
| Автоматическая зарядка |
активировать Авто зарядку, не нужно ничего устанавливать, когда аккумулятор подключить к зарядному устройству, зарядное устройство начнет заряжать в соответствии с предварительными настройками автоматически |
| Заряд дистанционного управления |
электрический ток зарядки, запуск или остановка внешнего устройства управления |
| питание |
Работа как SMPS, PSU, выходного напряжения и тока могут быть установлены |
не подключайте батареи к зарядному устройству |
Особенности
- Микропроцессор интеллектуально управляет выходной напряжением и током, которые на 100% калибровываются до поставки с точностью напряжения и тока ± 1%.
- Активные ПФК приводят к уменьшениюВходной ток переменного токаи меньше помех, соответствующиеРегламент Европейской комиссииNo 278/2009 и Energy Star версии 2.0.
- Всемирная работа AC 90-265V исключает необходимость в любом альтернативном переключателе, обеспечивая безопасную работу во всем мире.
- Устройство также имеет низкое энергопотребление (менее 1 Вт) в режиме простоя и режиме ожидания.
- Выходное напряжение программируется от 10 до 60 В, а выходный ток программируется от 5 до 30 А.
- Цветный ЖК-дисплей TFT отображает в режиме реального времени выходное напряжение, ток, мощность и внутреннюю температуру.
- Зарядка имеет защиту от перенапряжения, перенапряжения, перегрузки, перенапряжения и короткого замыкания для повышения безопасности и надежности.
- Два.интеллектуальные охладителивключается и регулируется скорость автоматически на основе температуры.
- ZVS/ZCS иСинхронное исправлениеобеспечить максимальную эффективность.
- Зарядное устройство одобрено CE и имеет 24-месячную гарантию.
.
Есть две модели.
| Описание функции |
Модель |
| C6830A |
C6830B |
| 1.Дистанционное управлениеток зарядки внешним устройством. |
√ |
|
| 2Начать автоматическую зарядку (Автозарядкарежим) после подключения к источнику переменного тока и батареи к зарядке |
|
√ |
| 3.Возобновить зарядкукогда напряжение батареи падает на 5-10% |
|
√ |
| 4.Обычная зарядкарежим, тип аккумулятора, количество ячеек и все параметры зарядки |
√ |
√ |
| 5.Режим питания, регулируемый 10-60В, регулируемый 5-30А |
√ |
√ |
| 6.Свяжитесь с БМС.Зарядный ток, управляемый Chargery BMS, предотвратить любое напряжение ячейки от перезарядки |
√ |
√ |
Спецификация
| Параметр ввода |
Стоимость |
| Номинальное напряжение |
AC110 / 220В |
| Разрешенное напряжение |
AC90 ~ 265V |
| Номинальная частота |
50/60 Гц |
| Допустимая частота |
47 ~ 63 Гц |
| Максимальный RMS ток |
18А @90В, 7,5А @220В |
| Эффективность |
94% при 65% нагрузки и 220Vac |
| Активные ПФУ |
PF>0,99 при 90VAC и 100% нагрузки; PF>0,97 при 220VAC и 100% нагрузки |
| Выходный параметр |
Стоимость |
| Точность напряжения |
± 1% |
| Нынешняя точность |
± 1% |
| Напряжение зарядки |
Аккумулятор 4S-18S LFP подбирается |
| Ток зарядки |
Регулируемый от 1 до 30 А |
| Сила |
Максимально 1500 Вт. |
| Напряжение волны |
150 мВ |
| Механические |
Стоимость |
| Размер |
280*170*68 мм |
| Масса, включая кабели |
3.1 кг |
Кривая зарядки
Для максимальной безопасности аккумулятора, перед зарядкой зарядное устройство обнаруживает напряжение аккумулятора и подтверждает, что оно соответствует вашим параметрам. Если оно не соответствует, не начинайте заряжать,Если да, но батарея была разряжена глубоко, так что зарядное устройство предварительно зарядить его, а затем начать заряжать на CC или нет. чем заряжать на CV, а затем остановить зарядку автоматически в соответствии с вашим конечным настройкой тока, вы можете заряжать аккумулятор на любом уровне SOC,Например, 90% или 95% просто установить конечное напряжение просто. если вы установили зарядку перезагрузки на да, когда напряжение батареи падает до 5% от конечного напряжения, перезагрузить для автоматической зарядки.
Применение
- Домашнее заявление
- Аккумуляторы для электровелосипедов и мотоциклов
- Аккумулятор для электрических мотоциклов
- Электромобиль
- Аккумулятор для электромобилей
- Батарея БПЛА
- Батарея дронов
Операция
- Подключите зарядное устройство к розетке переменного тока 110/220В
- Подключите батарею к зарядному устройству, подтвердите, что полярность подключения правильная.
- Проверьте показания напряжения на LCD, подтвердите, что это близко к реальному напряжению батареи, если разница больше 2В, пожалуйста, проверьте соединение батареи.
- Поверните ручку, выберите тип батареи
- Установите параметры заряда, включая количество ячеек, ток заряда, конечный ток, конечное напряжение и т.д.
- Нажмите кнопку "Кнопка" на 3 секунды, зарядитесь, начинайте заряжаться.
- В любое время нажмите кнопку "Кнопка" снова, прекратите зарядку.
- При полной зарядке будет отображаться сигнал "DONE" и будет звучать пеппер в течение 10 секунд.
Защита
| Тип защиты |
Предельный/максимальный уровень защиты, действие |
| Защита от перенапряжения |
Сверх 2 В, прекратите зарядку. |
| Под защитой от напряжения |
Под установкой 2В после предварительной зарядки, не заряжайте |
| Защита от перенапряжения |
Настройка 2А, прекратите зарядку. |
| Защита от перезарядки |
Больше 1500 Вт, прекратите зарядку. |
| Защита от перегрева |
Перезагрузка, остановка зарядки |
| Защита от короткого замыкания |
Короткое замыкание на выходе на 1 секунду |
| Противо искры - защитить терминал от повреждений |
Подключите аккумулятор к зарядному устройству, искра не возникает |
| Подключение батареи в обратном направлении |
Когда батарея подключена в обратном направлении, не показывайте напряжение, не заряжайтесь. |

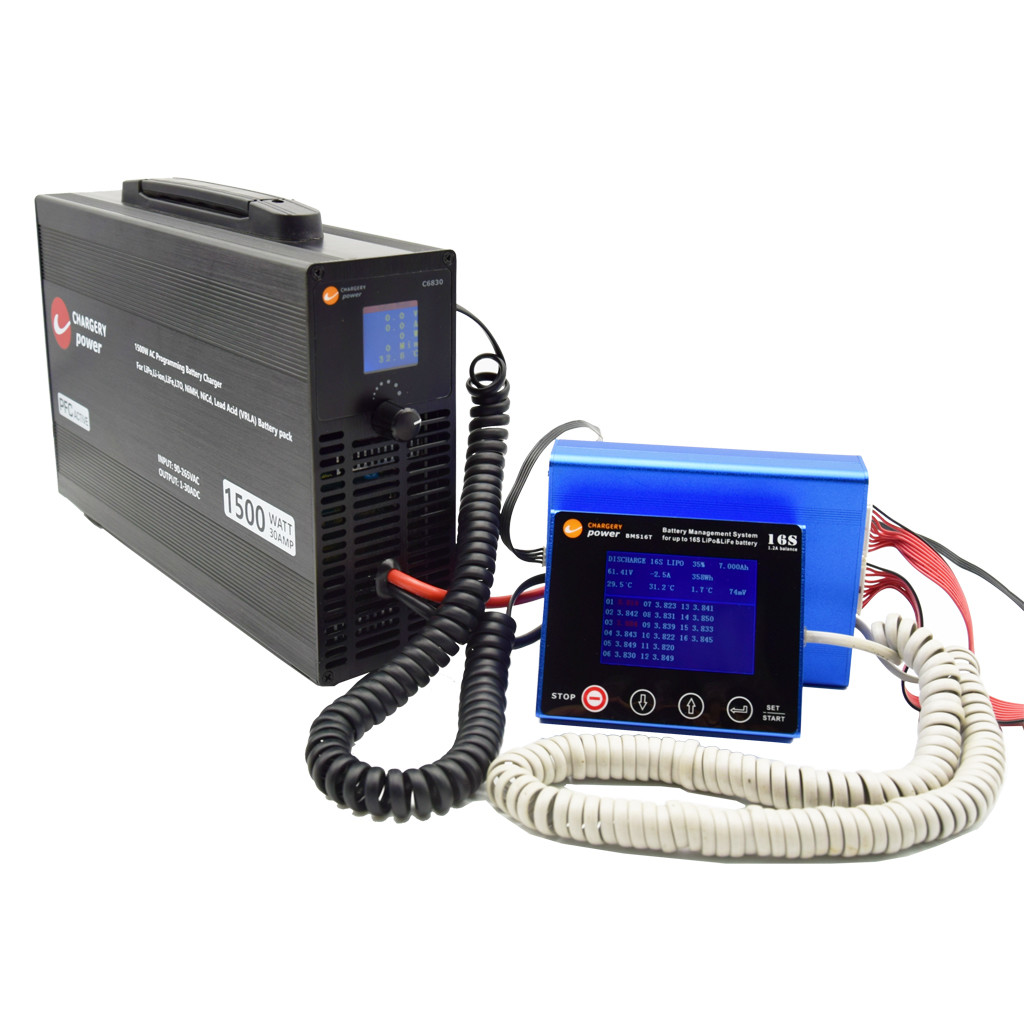

Зарядка оснащена системой управления батареями BMS16T или BMS16P, которая может контролировать напряжение каждой ячейки, напряжение батареи, ток зарядки и разрядки,температура батареи и импеданс каждой ячейки на аккумуляторной пачке от 8S до 16S.
Стеклянные материалы
Вставка AC и коннекторы DC можно настроить, ниже является необязательным, если у вас нет специальных требований, мы отправим вам общий кабель AC со стандартным вставкой AC в соответствии с вами отправка на адрес,и подключатель по умолчанию XT90 мужской, женский разъем XT90 поставляется вам вместе, так что вы можете расширить кабель постоянного тока, чтобы соответствовать разъему батареи, длина кабеля постоянного тока должна быть меньше 1 метра, и 12AWG, по крайней мере.
Пакет
- Базовая установка зарядки: 1 шт.
- Кабель питания: 1 шт.
- Женский разъем XT-90: 1 шт.
Список связанных зарядных устройств
| Модель |
Тип батареи/количество ячеек |
Ток зарядки |
Заряжайте максимум мощности. |
Подходит для BMS |
| C6050 |
5S-14S LiFe и другие |
1-55А |
3000 Вт |
BMS8T, 16T |
| C3060 |
1S-8S LiFe и другие |
1-60А |
1500 Вт |
BMS8T |
| C6830 |
4S-16S Li-ION&LiFe и другие |
1-30А |
1500 Вт |
BMS16T |
| C10325 |
4S-24S Li-ION&LiFe и другие |
1-25А |
1500 Вт |
BMS24T |
| C4012B |
1S-12S Li-ION&LiFe и другие |
1-40A при входе переменного тока |
1500 Вт |
Балансовый ток 1.2A или 2A |
| 0.1-20A при входе постоянного тока |
1500 Вт |
Разряд на 0,1-40А 100 Вт
|
Частые вопросы
Вопрос 1: Можно заказать образец заряда?
О: Да, мы приветствуем заказ образца для проверки качества.
Вопрос 2: Как насчет сроков?
Ответ: 3-5 рабочих дней для подготовки образцов, 5-10 рабочих дней для массового производства.
У вас есть лимит MOQ для OEM-заказа?
A: Низкий MOQ, 1pc для проверки образцов доступен.
Вопрос 4: Как вы отправляете товары и сколько времени требуется для их прибытия?
Ответ: Отправка по DHL, UPS, FedEx или TNT. Прибытие занимает 3-5 дней. Авиаперевозки и морская перевозка также необязательны.
Q5. Как выполнить заказ на зарядку?
A: Во-первых, сообщите нам о ваших требованиях или приложении.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, вы подтверждаете образцы и делаете депозит для формального заказа.
В-четвертых, мы организуем производство.
Вопрос 6: Можно ли напечатать свой логотип на зарядном устройстве?
О: Да, пожалуйста, сообщите нам официально перед производством.
Q7: Вы предлагаете гарантию на продукцию?
О: Да, мы предлагаем 2 года гарантии на наши продукты.
Вопрос 8: Как обращаться с неисправными?
A: Во-первых, наша продукция производится в строгой системе контроля качества, а дефектный показатель будет меньше 0,2%.
Во-вторых, в течение гарантийного периода мы отправим новые лампы с новым заказом для небольшого количества.Мы поправим их и перешлем вам или мы можем обсудить решение, включая повторный звонок в соответствии с реальной ситуацией.
Вопрос 9. Почему показания напряжения и тока на ЖК не точны?
Ответ: напряжение и ток калибровываются перед отправкой, иначе зарядное устройство не работает, поэтому, пожалуйста, проверьте выходное соединение провода, когда расстояние между SMPS и вашим устройством является проблемой,Пожалуйста, удлинить кабель переменного тока НЕ удлинить кабель постоянного тока (выходной кабель). длина выходного кабеля 1 метр (10AWG) предполагается, более 1 метра, повлияет на напряжение и точность тока, особенно на 30A 1500W.
Почему ты не заряжаешь мой аккумулятор?
A: если показание напряжения батареи на ЖК под настройкой, или батарея перезаряжена, или количество ячеек неправильно настроено, или соединение батареи потеряно, зарядное устройство не заряжается.Так что проверьте подключение батареи, сначала подтвердите, что показание напряжения на LCD близко к реальному напряжению батареи, если нет, зарядное устройство не заряжается, если да, пожалуйста, установите параметры зарядки, а затем начните заряжать.

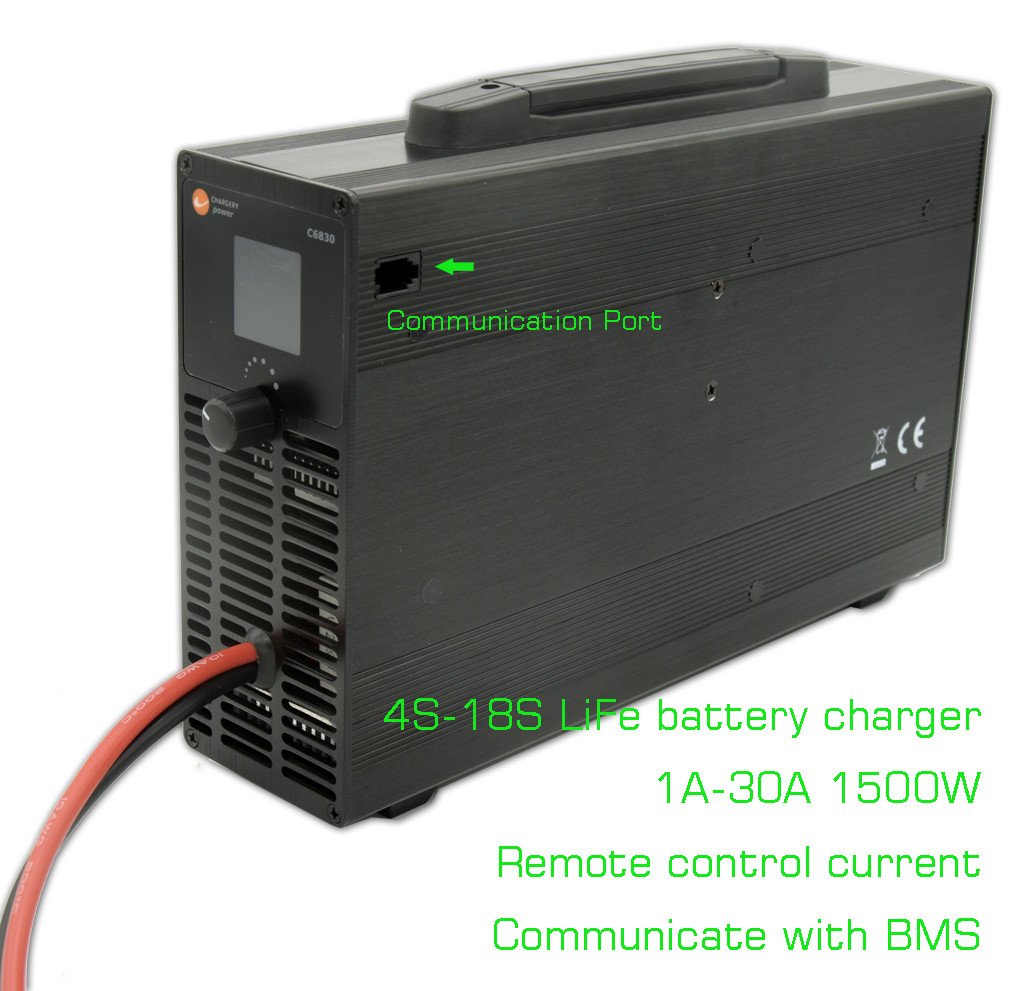

Q11. Может ли зарядное устройство общаться с другими BMS?
О: Да, на зарядке есть порт управления, для подробной информации пожалуйста, свяжитесь с нами.
Вопрос 12. Как предотвратить перезарядку ячейки во время зарядки?
A1: Подходит для BMS, BMS отключает зарядку путем отключения зарядной схемы, такой как отключение DCC, реле, SSR.
A2: подключается к BMS зарядки, BMS управления зарядного тока до нуля. Не отключать зарядку неоднократно, и сохранить DCC, реле, SSR, любой коммутатор.
Q13. Может ли зарядное устройство работать самостоятельно без BMS?
А: да, но батарея может быть перезаряжена.
Q14. Может ли зарядное устройство контролировать напряжение каждой ячейки?
Ответ: Нет, зарядное устройство отслеживает общее напряжение батареи и ток зарядки, не может отслеживать напряжение каждой ячейки, поэтому, используя BMS или другую защитную панель, батарея небезопасна во время зарядки.
Q15. Может ли зарядное устройство управляться с помощью внешнего устройства?
О: Да, внешнее устройство может управлять зарядным током даже отключив зарядку. это только для версии А.
Q16.Совместимо ли зарядное устройство с функцией подключения?
Ответ: Да, если вы настроите "Автозарядка" на "Включено" во время зарядки и зарядки более 1 минуты, зарядка запомнит настройки.Он будет автоматически заряжаться, используя предыдущие настройки.Этот режим называется режим AUTO зарядки, который работает как обычное или общее зарядное устройство.
