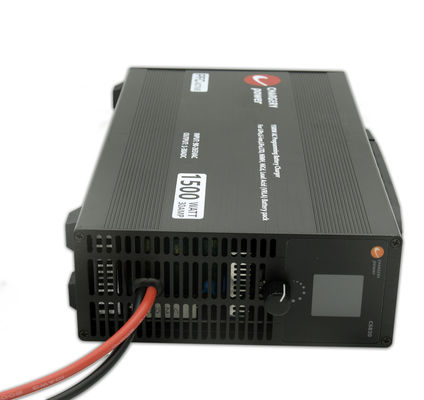

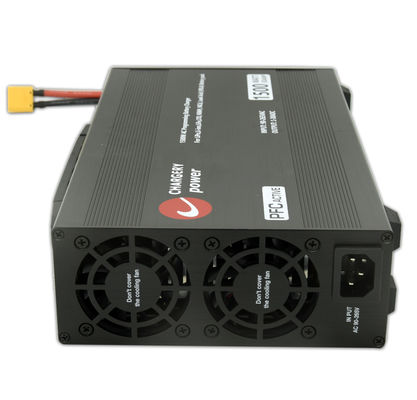

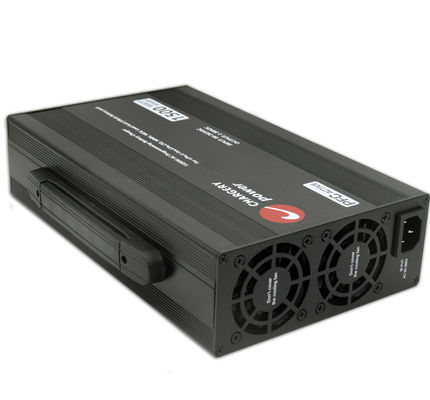

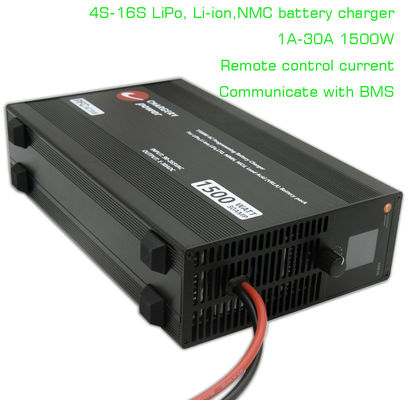

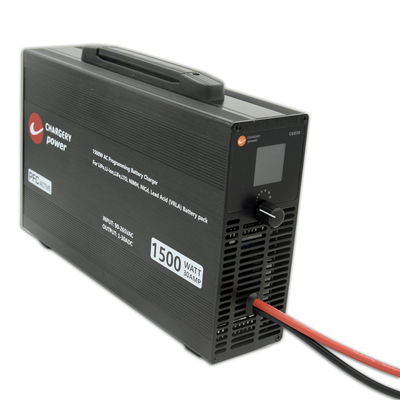

67,2 В 16S LiPo литий-ионное зарядное устройство NCM для электронного велосипеда, электронного мотоцикла, БПЛА, дронов 4S 8S 12S 16S, регулируемый от 1A до 30A, подходит для многократной химической батареи, как показано ниже.
| Тип батареи |
Количество ячеек |
Выходное напряжение/В |
Заряд на клеммах Напряжение на ячейку |
Ток заряда |
Ток заряда терминала/А |
Режим зарядки |
| Мин. |
Тип |
Макс. |
| ЛиПо |
4С-16С |
7-68 |
2,75 |
4.2 |
4.25 |
1,0-30А |
5-60% |
Предварительная зарядка, CC/CV и обслуживание |
| Литий-ионный |
4С-16С |
7-68 |
2,5 |
4.1 |
4.15 |
| Жизнь |
4С-18С |
7-68 |
2 |
3,65 |
3.7 |
| ЛиТо |
5С-24С |
7-68 |
1,5 |
2,7 |
2,7 |
| Pb |
6С-27С |
7-68 |
1,75 |
2.4 |
2,5 |
| |
|
|
- дельта напряжения /мВ |
|
|
|
| |
|
|
Мин. |
тип |
Макс. |
|
|
|
| NiMH/NiCd |
Авто |
7-68В |
100 |
300 |
1000 |
|
|
СС |
Зарядное устройство C6830B — это надежное и высококачественное решение для зарядки, специально разработанное для аккумуляторных систем электромобилей. Благодаря возможности заряжать литиевые батареи 16S током 30 А и мощностью 1500 Вт при 90–265 В переменного тока он имеет компактные размеры всего 68 мм.
Режим работы
| Режим работы |
Описание |
Тип батареи |
| заряжать |
Пользователь должен выбрать тип батареи, установить количество ячеек, ток заряда, конечный ток, конечное напряжение на ячейку, перезапустить зарядку и автоматическую зарядку, 5-фазную зарядку батареи до любого SOC. |
LiPo, Li-ION, NCM, LiFe, LiTo, NiMh, NiCD, Pb/свинцово-кислотный/VRLA |
| Перезапустить зарядку |
активируйте Restart Charge, когда напряжение аккумулятора упадет до 5%, зарядка начнется снова |
| Автоматически заряжать |
активируйте автоматическую зарядку, ничего не нужно настраивать, когда аккумулятор подключается к зарядному устройству, зарядное устройство начнет заряжаться автоматически в соответствии с предварительным настройками. |
| Плата за дистанционное управление |
внешнее устройство управления зарядным током, запуск или остановка |
| источник питания |
Работает как SMPS, PSU, можно установить выходное напряжение и ток |
не подключайте аккумулятор к зарядному устройству |
Функции
- Интеллектуальное управление выходным напряжением и током с помощью микропроцессора, 100% калибровка перед поставкой.
- Точность напряжения и тока ±1%
- Активный PFC
- Работа в сети переменного тока 90–265 В по всему миру.
- Низкое энергопотребление (менее 1 Вт) в режиме ожидания и режиме ожидания.

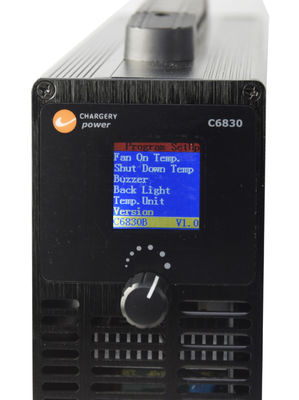

- Цветной ЖК-дисплей TFT. Выход напряжения, тока, мощности и внутренней температуры.
- Защита от перегрузки по току, перенапряжения, перегрузки, перегрева и короткого замыкания
- Утверждено CE
- Гарантия 24 месяца
.
Доступны две модели
| Описание функции |
МОДЕЛЬ |
| C6830A |
C6830B |
| 1.Пульт дистанционного управлениязарядный ток от внешнего устройства. |
√ |
|
| 2. Начните заряжаться автоматически (Автоматическая зарядкарежим) после подключения к источнику переменного тока и аккумулятора к зарядному устройству |
|
√ |
| 3.Перезапустить зарядкупри падении напряжения аккумулятора на 5-10% |
|
√ |
| 4.Нормальный зарядрежим, настройка типа батареи, количество ячеек и все параметры заряда |
√ |
√ |
| 5.Режим питания, регулируемый 10–60 В, регулируемый 5–30 А |
√ |
√ |
| 6.Общайтесь с БМС,Ток заряда контролируется Chargery BMS, предотвращает перезарядку любого напряжения элемента. |
√ |
√ |
Спецификация
| Входной параметр |
Ценить |
| Номинальное напряжение |
110/220 В переменного тока |
| Допустимое напряжение |
AC90 ~ 265 В |
| Номинальная частота |
50/60 Гц |
| Разрешенная частота |
47~63Гц |
| Максимальный среднеквадратичный ток |
18 А при 90 В, 7,5 А при 220 В |
| Эффективность |
94% при нагрузке 65% и входном напряжении 220 В переменного тока |
| Активный PFC |
PF>0,99 при 90 В переменного тока и 100 % нагрузки; Коэффициент мощности>0,97 при 220 В переменного тока и 100 % нагрузки |
| Выходной параметр |
Ценить |
| Диапазон напряжения как SMPS |
10 ~ 60 В запрограммировано |
| Точность напряжения |
±1% |
| Текущий диапазон как SMPS |
5 ~ 30А запрограммировано |
| Текущая точность |
±1% |
| Напряжение заряда |
7-68В регулируемый |
| Ток заряда |
1-30А регулируемый |
| Власть |
1500 Вт макс. |
| Пульсации напряжения |
150 мВ |
Кривая зарядки
Для максимальной безопасности аккумулятора перед зарядкой зарядное устройство определит напряжение аккумулятора и подтвердит, что оно соответствует вашим настройкам. если не совпадают, не начинайте заряжать, если да, но аккумулятор сильно разряжен, поэтому зарядное устройство предварительно зарядит его, а затем начнет заряжать при CC или нет. чем заряжать при постоянном токе, а затем автоматически прекращать зарядку в соответствии с настройками конечного тока. Вы можете заряжать батарею до любого уровня SOC, например 90% или 95%, просто установив конечное напряжение. Если для перезапуска зарядки установлено значение «ДА», то, когда напряжение аккумулятора упадет до 5 % от конечного напряжения, перезапустите зарядку автоматически.
Приложение
- Домашнее приложение
- Электровелосипед, Аккумулятор для электромотоцикла
- Аккумулятор для электронного мотоцикла
- Батарея электромобиля
- Аккумулятор для электромобиля
- батарея БПЛА
- Аккумулятор для дрона
Операция
Чтобы использовать зарядное устройство,
- Сначала подключите его к розетке переменного тока 110/220 В.
- Затем подключите аккумулятор к зарядному устройству и проверьте правильность полярности.
- Проверьтечтение напряженияна ЖК-дисплее и убедитесь, что оно близко к фактическому напряжению батареи. Если разница превышает 2 В, дважды проверьте подключение аккумулятора. Если напряжение аккумулятора не считывается из-за переключателя зарядки внутри BMS, который установлен в аккумуляторе, он выключен, зарядное устройство не заряжается.
- Поверните круглую ручку, чтобы выбрать подходящий тип батареи.
- Затем установитепараметры заряда, включая количество ячеек, ток заряда,конечный ток,конечное напряжение, и так далее.
- Чтобы начатьпроцесс зарядки, нажмите кнопку ручки и удерживайте ее в течение 3 секунд.
- В любой момент во время процесса зарядки вы можете снова нажать кнопку, чтобы остановить зарядку.
- Когда аккумулятор полностью заряжен, на дисплее отобразится «ГОТОВО», и в течение 10 секунд будет звучать звуковой сигнал.
ПРЕДУПРЕЖДЕНИЕ
Не заряжайте аккумулятор в режиме «источник питания». это небезопасно, и зарядное устройство не прекращает зарядку, даже если аккумулятор полностью заряжен.
Защита
| Тип защиты |
Порог защиты/максимальное значение, работа |
| Защита от перенапряжения |
Настройка более 2 В, прекратите зарядку |
| Защита от пониженного напряжения |
При настройке 2 В после предварительной зарядки не заряжайте |
| Защита от перегрузки по току |
Настройка более 2А, прекратите зарядку |
| Защита от перезаряда |
Более 1500 Вт, прекратите зарядку |
| Защита от перегрева |
Превышение настроек, прекратите зарядку |
| Защита от короткого замыкания |
Короткое замыкание на выходе в течение 1 секунды |
| Защита от искр - защита терминала от повреждений |
Подсоедините аккумулятор к зарядному устройству, искры нет. |
| Подключение аккумулятора наоборот |
При обратном подключении аккумулятора. Не показывать напряжение, не заряжать,
|
Зарядное устройство совместимо с BMS16T или BMS16P, то есть с системой управления батареями, которая может контролировать напряжение каждой ячейки, напряжение батареи, ток заряда и разряда, температуру батареи и сопротивление каждой ячейки в аккумуляторном блоке от 8S до 16S.
Вилки переменного тока и разъемы постоянного тока
Вилка переменного тока и разъемы постоянного тока могут быть изготовлены по индивидуальному заказу, приведенное ниже не является обязательным. Если у вас нет особых требований, мы отправим вам обычный кабель переменного тока со стандартной вилкой переменного тока в соответствии с вашим адресом доставки, а разъем по умолчанию — XT90 «папа», XT90. Гнездовой разъем поставляется вместе, поэтому вы можете удлинить кабель постоянного тока в соответствии с разъемом аккумулятора. Длина кабеля постоянного тока должна быть менее 1 метра и не менее 14AWG.
Упаковка
- Базовый блок зарядного устройства: 1 шт.
- Кабель питания: 1 шт.
- Разъем-розетка XT-90: 1 шт.
Сопутствующий список зарядных устройств
| Модель |
Тип батареи/количество ячеек |
Ток заряда |
Мощность заряда Макс. |
Подходит для BMS |
| C6050 |
5С-14С ЛайФе и другие. |
1-55А |
3000 Вт |
БМС8Т, 16Т |
| C3060 |
1С-8С ЛайФе и другие. |
1-60А |
1500 Вт |
БМС8Т |
| C6830 |
4S-16S Li-ION&LiFe и другие |
1-30А |
1500 Вт |
БМС16Т |
| C10325 |
4S-24S Li-ION&LiFe и другие |
1-25А |
1500 Вт |
БМС24Т |
| C4012B |
1S-12S Li-ION&LiFe и другие. |
1–40 А на входе переменного тока |
1500 Вт |
Балансный ток 1,2 А или 2 А |
| 0,1–20 А на входе постоянного тока |
1500 Вт |
Разряд при 0,1-40А 100Вт
|
Часто задаваемые вопросы
Вопрос 1. Могу ли я заказать образец зарядного устройства?
О: Да, мы приветствуем заказ образцов для тестирования и проверки качества. Допускаются смешанные образцы.
В2. А что насчет времени выполнения?
О: 3-5 дней на подготовку образцов, 5-10 рабочих дней на массовое производство.
Вопрос 3. Есть ли у вас лимит минимального заказа для OEM-заказа?
О: низкий минимальный заказ, доступен 1 шт. для проверки образца.
Вопрос 4. Как вы отправляете товар и сколько времени занимает доставка?
О: Доставка осуществляется DHL, UPS, FedEx или TNT. Доставка занимает 3-5 дней. Авиа и морские перевозки также не являются обязательными.
Вопрос 5. Как оформить заказ на зарядное устройство?
О: сначала сообщите нам ваши требования или приложение.
Во-вторых, мы цитируем в соответствии с вашими требованиями или нашими предложениями.
В-третьих, вы подтверждаете образцы и размещаете депозит для официального заказа.
В-четвертых, мы организуем производство.
Вопрос 6. Можно ли печатать мой логотип на зарядном устройстве?
А: Да. Пожалуйста, сообщите нам официально перед началом производства.
В7: предоставляете ли вы гарантию на продукцию?
О: Да, мы предлагаем 2 года гарантии на нашу продукцию.
Вопрос 8. Как бороться с неисправным?
О: Во-первых, наша продукция производится в строгой системе контроля качества, и уровень брака составляет менее 0,2%.
Во-вторых, в течение гарантийного срока мы отправим новые фонари в новом заказе в небольшом количестве. Если партия бракованной продукции, мы отремонтируем ее и отправим вам повторно или обсудим решение, включая повторный вызов в соответствии с реальной ситуацией.
Вопрос 9. Почему показания напряжения и тока на ЖК-дисплее неточны?
О: напряжение и ток калибруются перед отправкой, в противном случае зарядное устройство не будет работать, поэтому проверьте соединение выходного провода. Если расстояние между SMPS и вашим устройством является проблемой, удлините кабель переменного тока, НЕ удлиняйте кабель постоянного тока (выходной кабель). . Рекомендуемая длина выходного кабеля 1 метр (10AWG), более 1 метра, повлияет на точность напряжения и тока, особенно при токе 30 А, 1500 Вт.
Вопрос 10. Почему бы мне не зарядить аккумулятор?
О: если напряжение батареи на ЖК-дисплее ниже заданного значения, или батарея слишком разряжена, или установлено неправильное количество ячеек, или соединение с батареей потеряно, зарядное устройство не заряжается. поэтому проверьте подключение аккумулятора. Сначала убедитесь, что показания напряжения на ЖК-дисплее близки к реальному напряжению аккумулятора. В противном случае зарядное устройство не заряжается. Если да, установите параметры зарядки, а затем начните зарядку.
Вопрос 11. Может ли зарядное устройство взаимодействовать с BMS других марок?
О: Да, на зарядном устройстве есть порт управления. Для получения подробной информации свяжитесь с нами.
Вопрос 12. как предотвратить перезарядку ячейки во время зарядки?
A1: Подходит для BMS, BMS отключает зарядку, отключая цепь зарядки, например, отсоединив DCC, реле, SSR. Переключатель батареи.
A2: подходит для Chargery BMS, BMS контролирует зарядный ток до нуля. Не отключайте зарядку повторно и сохраняйте DCC, реле, SSR, любой переключатель.
Вопрос 13. Может ли зарядное устройство работать самостоятельно без BMS?
О: Да, но аккумулятор, возможно, перезаряжен.
Вопрос 14. Может ли зарядное устройство контролировать напряжение каждой ячейки?
О: Нет, зарядное устройство контролирует общее напряжение батареи и зарядный ток, не может контролировать напряжение каждой ячейки, поэтому без BMS или другой защитной платы аккумулятор небезопасен во время зарядки.
Вопрос 15. Можно ли управлять зарядным устройством с помощью внешнего устройства?
О: Да, внешнее устройство может контролировать зарядный ток, даже отключая зарядку. это только для версии А.
Вопрос 16.Совместимо ли зарядное устройство с функцией Plug and Play?
О: Да, если во время зарядки вы установите «Автозарядка» в положение «ВКЛ» и будете заряжать более 1 минуты, зарядное устройство запомнит настройки. При следующем подключении аккумулятора к зарядному устройству он будет автоматически заряжаться с использованием предыдущих настроек. Этот режим называется режимом автоматической зарядки и работает как обычное зарядное устройство.
Преимущество компании
Две основные технологии
Зарядное устройство и источник питания высокой мощности и эффективности используют ZVS/ZCS иСинхронное выпрямлениедостичь 94%высокая эффективность. MCU контролирует выходное напряжение и ток, позволяя всемпараметры зарядкибыть запрограммированным.
BMS имеет высокую точность и измеряет напряжение элемента, ток заряда и разряда, а также температуру аккумулятора с помощью 12-битного или 16-битного АЦП.
Chargery BMS и зарядное устройство обмениваются данными друг с другом, устраняя необходимость отключения зарядки через Open DCC или реле. Эта функция экономитвремя зарядкиипродлевает срок службы батареи, без необходимости устанавливать DCC или реле для отключения зарядки, когда какой-либо элемент достигает максимального напряжения.
Профиль зарядного устройства
CHARGERY — компания, которая практически уникальна на рынке БПЛА (радиоуправляемые модели, большие дроны) и электромобилей (электронные велосипеды, электронные мотоциклы, электронные скутеры). Мы одновременно разработали мощные зарядные устройства переменного тока и устройства BMS.
С 2006 года мы занимаемся разработкой зарядных устройств высокой мощности (до 60А, 3000Вт),балансировочные зарядные устройства(вход переменного тока, вход постоянного тока и двойной вход переменного/постоянного тока) и блоки BMS на 800 А для батарей LiPo/LiFe/LiTO до 24S.
Зарядные устройства могут заряжать химические батареи любого типа, включая LiPo, LiFe, Li-ion, LiTo, NiMh, NiCD и Pb (свинцово-кислотные батареи, батареи VRLA). Количество клеток,зарядный ток,конечное напряжение, иконечный токвсе можно запрограммировать, а зарядные устройства оснащены противоискровыми изащита от обратной полярностикогда высоковольтные аккумуляторы подключены к зарядному устройству или инвертору/загрузчику.
Блоки Chargery BMS могут выдерживать заряд до 800 А иток разряда, со специально разработаннымКонтактор постоянного тока(DCC), который включает в себя схему подавления перенапряжения.
